Мембранные разделители предназначены для предохранения внутренней полости чувствительного
элемента устройства (прибора) от попадания в нее средагрессивных, горячих, кристаллизирующихся,
есущих взвешенные твердые частицы.
Соединение разделителя с прибором осуществляется непосредственно или через соединительный рукав,
поставляемый по требованию заказчика.
|
Верхние значения диапазонов показаний приборов, комплектуемых разделителем, МПа |
Внутренний объем упругого чувствительного элемента прибора не более см3 |
Изменение объема упругого чувствительного элемента прибора, заполненного разделительной жидкостью, под воздействием максимального давления, не более, см3 |
Внутренний объем разделителя, заполняемый разделительной жидкостью, см3 |
5319М |
От 0,1 до 2,5 включ. |
40 |
1,5 |
11,6 |
5321М |
Св. 2,5 до 100 включ. |
20 |
1 |
7,9 |
5322М |
Св. 2,5 до 16 включ. |
|||
5324М |
0,5 |
7,5 |

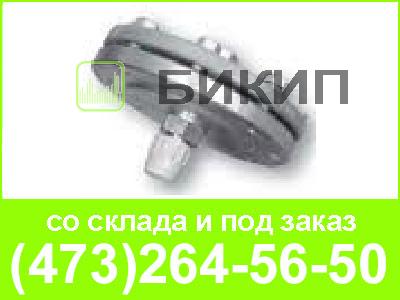

Разделитель моделей 5319М, 5321М с закрытой мембраной состоит из верхнего фланца с приваренной к нему разделительной мембраной, прокладки и нижнего штуцера, соединенных болтами. В конструкции разделителя модели 5322М с открытой мембраной отсутствует нижний штуцер. В разделителе модели 5324М верхний фланец с мембраной и нижний штуцер сварены между собой.
Дополнительная погрешность измерения, вносимая разделителем соединенным с прибором, не должна превышать ±1 % диапазона показаний для манометра и суммы диапазонов показаний для мановакуумметра.
Разделитель предназначен для работы в условиях климатического исполнения У категории 2 по ГОСТ 15150-69, но при температуре окружающего воздуха от минус 40 до плюс 60 оС.
Температура измеряемой среды на входе разделителя с прибором должна быть от минус 40 до плюс 60 оС.
Разделитель функционирует при температуре до 90 оС, в случае соединения его с прибором, через соединительный рукав.
При измерении давления среды с температурой выше допустимой, присоединение разделителя в сборе с прибором к измеряемой среде осуществляется через охладитель.
Материал деталей разделителей, контактирующих с измеряемой средой:
Мембрана ……………………… сплав 36НХТЮ
Фланец, штуцер ……………….. сталь 12Х18Н10Т
Срок службы - не менее 6 лет.
Масса разделителей, кг, не более:
Для модели 5319М – 1,5
Для модели 5321М – 1,3
Для модели 5322М – 0,7
Для модели 5324М – 0,4
Разделители изготавливаются с резьбой
- присоединительного штуцера для соединения с магистралью: М20х1,5-8g, К1/4”, К1/2”, G1/2-B
- для соединения с прибором: М20х1,5-7Н, К1/4”, К1/2”, G1/2-B
