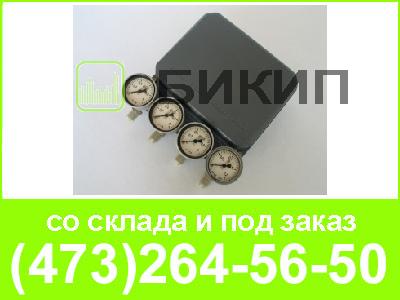

Позиционеры пневматические ПП предназначены для уменьшения рассогласования хода и повышения быстродействия пневматических поршневых и мембранных исполнительных механизмов путем введения обратной связи по положению выходного штока исполнительных механизмов.
Позиционеры являются комплектующими изделиями для исполнительных механизмов: пневматические позиционеры одностороннего действия для мембранных исполнительных механизмов прямого и обратного хода, пневматические позиционеры двустороннего действия – для поршневых исполнительных механизмов.
Основные технические характеристики:
| Наименование параметра | Позиционер пневматический | |
| одностороннего действия ПП-1 | двустороннего действия ПП-2 | |
| Входной (управляющий) сигнал, кПа | 20—100 | |
| Давление питания, кПа | 250, 400, 630 | 400, 630 |
| Условный ход выходного штока исполнительного механизма, мм ПП-1.25 ПП-1.100 ПП-2.25 ПП-2.100 |
4; 6; 10; 16; 25 25; 40; 60; 100 |
10; 16; 25 25; 40; 60; 100 |
| Пределы допускаемой основной погрешности, % | ±1 | |
| Расход воздуха в установившемся режиме не более, м3/ч: при давлении питания 250 кПа 400 кПа 630 кПа |
0,6 0,8 1,2 |
– 1,0 1,5 |
| Расход воздуха в переходном режиме не более, м3/ч: при давлении питания 250 кПа 400 кПа 630 кПа |
9,1 13 19 |
– 13 19 |
| Климатическое исполнение | - У1, но для работы при температуре от минус 50 до плюс 60 ° С, - Т1 по ГОСТ 15150-69 | |
| Масса, кг | 2,0 | 2,2 |
Примечание. Для подготовки воздуха питания позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Оформление заказа:
При заказе необходимо указать:
1. Наименование
2. Условное обозначение (составляется по структурной схеме, приведенной ниже)
3. Обозначение ТУ
Структура условного обозначения:
Типы механизмов, комплектуемых позиционерами, приведены в таблицах 2 и 2а.
Таблица2
| Модификация и типоразмер | Тип комплектуемого механизма | Конструкция стойки | ||
| диаметр заделки мембраны, мм | условный ход выходного элемента, мм | вид действия | ||
| ПП-1.25.1** | 160 | 4; 6; 10; 16; 25 | Прямой и обратный | Литая |
| ПП-1.25.2 | 200 | 6; 10; 16; 25 | ||
| 250 | 10; 16; 25 | |||
| 400 | 25 | Прямой | ДАЗ* | |
| ПП-1.25.3 | 320 | 16; 25 | Литая | |
| ПП-1.25.4 | 320 | 16; 25 | Обратный | |
| ПП-1.25.5 | 200 | 6; 10; 16 | Прямой и обратный | Сварная |
| 250 | 16 | |||
| ПП-1.25.6 | 320 | 16 | Обратный | |
| 400 | 25 | |||
| ПП-1.25.14 | 250 | 25 | Прямой | Шестигранник или круг |
| ПП-1.100.2 | 250 | 40 | Обратный | Литая |
| ПП-1.100.4 | 320 | 40; 60 | Прямой и обратный | |
| 400 | 25 | Обратный | ДАЗ | |
| ПП-1.100.5 | 250 | 25; 40 | Прямой и обратный | Сварная |
| ПП-1.100.6 | 320 | 25 | ||
| 320 | 40; 60 | Обратный | ||
| 400 | 25 | Прямой | ||
| 400; 500 | 40 | Прямой и обратный | ||
| ПП-1.100.7 | 320 | 40 | Прямой | |
| ПП-1.100.8 | 250 | 40 | Литая | |
| 400; 500 | 40; 60 | Прямой и обратный | ДАЗ | |
| ПП-1.100.9 | 320; 400; 500 | 60 | Прямой | Сварная |
| ПП-1.100.10 | 400; 500 | 100 | Прямой и обратный | |
| ПП-1.100.11 | 400; 500 | 60 | Обратный | |
| ПП-1.100.14 | 250 | 40; 60 | Прямой | Шестигранник или круг |
*Стойка конструкции Дунаевецкого арматурного завода (ДАЗ).
** Последняя цифра в обозначении типоразмера соответствует порядковому номеру монтажного комплекта пневматического позиционера.
Таблица2а
| Модицификация и типоразмер | Тип комплектуемого механизма |
| ПП-2.25.12 | Поршневые механизмы с условным ходом выходного элемента от 10 до 25 мм, в том числе поворотные механизмы ФЦ 99 |
| ПП-2.100.13 | Поршневые механизмы с условным ходом выходного элемента от 25 до 100 мм |
