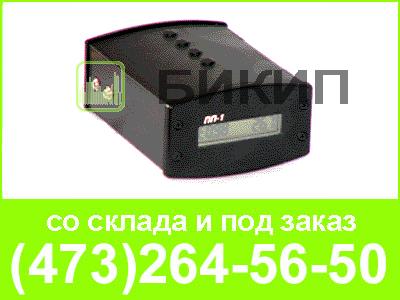

Пирометры портативные ПП-1 предназначены для бесконтактного измерения температуры поверхности объектов по их собственному тепловому излучению в диапазоне температур от –20 до +2000°C. Пирометры применяются для контроля состояния объектов и технологических процессов в различных отраслях, а также при проведении научных исследований.
Благодаря использованию высококачественной германиевой оптики и специальных инфракрасных фильтров пирометры ПП-1 работают в спектральном диапазоне 8...14 мкм, в котором поглощение ИК-излучения атмосферой минимально. Наведение на объект контроля производится при помощи лазерного целеуказателя. Имеется возможность записи измеренных значений в энергонезависимую память пирометров.
В пирометрах серии ПП-1 предусмотрено:
- лазерное целеуказание;
- включение/выключение внутреннего цифрового фильтра;
- десятиразрядный ЖК-дисплей с подсветкой;
- энергонезависимая память на 20 измерений;
- подключение внешней термопары;
- экспериментальное определение излучательной способности объекта с использованием внешней термопары;
- связь с ЭВМ по интерфейсу RS-232, гальваническая развязка;
- измерение текущего значения напряжения питания прибора;
- индикация значения температуры внутри прибора;
- визуальная и звуковая сигнализация выхода параметров за допустимые значения;
- автоматическое отключение через заданное время.
Питание пирометра осуществляется от элемента типа «Крона», возможно подключение пирометра к внешнему стабилизированному источнику постоянного тока 9 В, 50 мА.
Характеристики | ПП-1-01 | ПП-1-02 | ПП-1-03 |
Диапазон измеряемых температур,°С | -20...+400 | 100...1200 | 400...2000 |
Спектральный диапазон, мкм | 8...14 | 0,9...1,7 | |
Показатель визирования | 1:40 | 1:50 | |
Вид индикации | ЖКИ, 10 разрядов, подсветка | ||
Разрешающая способность индикации, °C | 0,1 | ||
Основная абсолютная погрешность, °С, не более | 4 | 4 в диапазоне от 100 до 400 °С | - |
Основная приведенная погрешность, % от диапазона, не более | - | 1% в диапазоне от 400 до 1200 °С | 1% |
Время установления показаний, с, не более | 1 | ||
Диапазон возможной установки коэффициента коррекции излучательной способности | 0,10...1,50 | ||
Дискретность установки коэффициента коррекции излучательной способности | 0,01 | ||
Связь с ЭВМ | RS-232 | ||
Работа с внешней термопарой | |||
- тип датчика (НСХ) | ТПП(S), ТПП(R), ТПР(B), ТЖК(J), ТМК(T), ТХКн(E), ТХА(К), ТНН(N), ТВР(A1), ТВР(A2), ТВР(A3), ТХК(L), ТМК(M) | ||
- диапазон измерения | полный диапазон согласно ГОСТ Р 8.585-2001 | ||
- погрешность измерения | не нормируется | ||
- наличие компенсации холодных концов | имеется | ||
- разрешающая способность индикации, °C | 0,1 | ||
- соединительный разъем | аудио штеккер, моно, диаметром 3,5 мм | ||
Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.2 | ||
Температура окружающего воздуха, °C | 5...50 | ||
Питание | +9 В, элемент типа "Крона" (не входит в комплект поставки), возможно подключение к внешнему блоку питания | ||
Ток потребления (при выключенной подсветке), мА, не более | 14 | ||
Габаритные размеры, мм, не более | 60х100х140 | ||
Масса, кг, не более | 0,5 |
