Программируемые логические контроллеры ПЛК63-РУУУУУ-M
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
220

Габаритные размеры, мм :
157х86х58

Объем энергонезависимой памяти, кб :
512

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

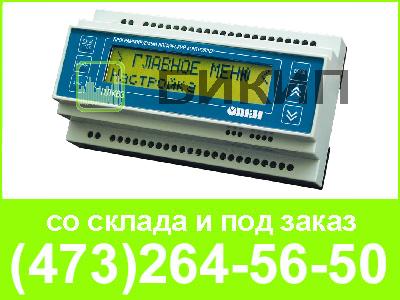

ПЛК63 программируемый логический контроллер со встроенным дисплеем

Назначение контроллера ОВЕН ПЛК 63

Контроллер ПЛК63 предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.

Контроллер ПЛК 63 не предназначен для автоматизации быстродействующего оборудования (станков с ЧПУ, быстродействующих автоматов, систем управления перемещением), т.к. входы и выходы контролера имеют недостаточно высокое быстродействие.

Логика работы ПЛК 63 определяется потребителем в процессе программирования контроллера ПЛК 63. Программирование осуществляется с помощью системы программирования CoDeSys версии 2.3.8.1 и выше.

Функции контроллера ПЛК63

  • Выполнение пользовательской программы работы контроллера, созданной в среде «CoDeSys 2.3».
  • Снятие измеренных значений со встроенных аналоговых и дискретных входов с последующей передачей их в пользовательскую программу
  • Управление встроенными ВУ контроллера из пользовательской программы
  • Обмен данными по интерфейсам RS-485 и RS-232
  • Отображение символьных данных, формируемых в пользовательской программе, на ЖКИ
  • Отсчет реального времени встроенными часами с автономным источником питания
  • Настройка параметров функционирования встроенных входов, выходов и прочего периферийного оборудования контроллера и сохранение значений конфигурационных параметров в энергонезависимой памяти:
    • Изменение значений конфигурационных параметров контроллера на ЖКИ с помощью встроенной клавиатуры;
    • Изменение значений параметров с помощью компьютерной программы-конфигуратора при связи с компьютером по RS-485 и RS-232, а также из среды программирования CoDeSys;

Удобство монтажа и настройки

  • Удобные надежные клеммы с шагом 7,5 мм
  • Крепление на стандартную DIN-рейку (35 мм)
  • Подключение к RS-232 осуществляется стандартным кабелем
  • Не требуется приобретение специального кабеля для программирования контроллера

Технические характеристики контроллера с дисплеем ОВЕН ПЛК63

Диапазон переменного напряжения питания:
напряжение, В 90...245
частота, Гц 47...63
Потребляемая мощность, ВА, не более 12
Параметры встроенного вторичного источника питания Выходное напряжение 24+3 В, ток не более 180 мА
Ресурсы
Центральный процессор Atmel SAM7S512
Частота работы ЦМП 18.43 МГц
Объем оперативной памяти 64кБайт
Объем энергонезависимой памяти EEPROM 64 кбит (8 кбайт)
Объем EEPROM для хранения Retain 32 кбит (4 кбайт)
Интерфейсы связи
Тип интерфейса связи RS-485; RS-232
Режим работы Master, Slave
Скорости передачи данных, бит/с RS-485 (Master, Slave) 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Скорости передачи данных, бит/с RS-232 (Master) 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Скорости передачи данных, бит/с RS-232 (Slave) 115200. Параметры заданы жестко. См. п. 3.5
Поддерживаемые протоколы ОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys)
Аналоговые входы
Количество аналоговых входов 8
Тип Универсальные, трехпроводные
Время опроса одного входа
— термометры сопротивления, с, не более
— термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более

0,8
0,4
Предел допускаемой основной приведенной погрешности при измерении:
— ТП, %
— ТС и унифицированными сигналами постоянного напряжения и тока, %

±0,5
±0,25
Выходы (дискретные и аналоговые)
Количество выходов внутри контроллера 6, из них 5 с возможностью установки ЦАП
Гальваническая развязка выходов Есть
Частота работы выходов Не более 10 Гц
Дискретные входы:
Количество дискретных входов 8
Тип входа Беспотенциальный, с общим минусом
Подключаемые входные устройства Коммутационные устройства (контакты кнопок, реле и т.п.); датчики, имеющие на выходе транзистор n-p-n типа с открытым коллекторным выходом
Максимальная частота сигнала, подаваемого на дискретный вход 60 Гц
Уровень сигнала, соответствующий логической единице на дискретном входе, В 12...36
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В 0...4
Ток логической единицы, не более, мА 15
Программирование и прошивка ядра
Среда программирования CoDeSys 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CoDeSys RS-232
Интерфейс для загрузки новой прошивки ядра DBGU
Общие сведения
Тип корпуса DIN12M
Габаритные размеры контроллера, мм (157 Х 86 Х 58)±1
Степень защиты корпуса (со стороны лицевой панели) IP20
Масса контроллера, кг, не более 0,5
Средний срок службы, лет 8
