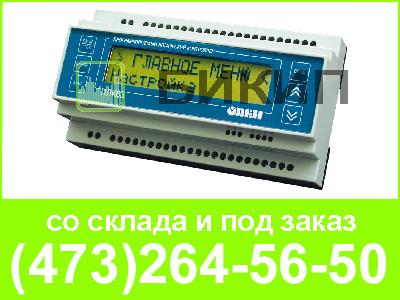

Контроллер ПЛК63 предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.
Контроллер ПЛК 63 не предназначен для автоматизации быстродействующего оборудования (станков с ЧПУ, быстродействующих автоматов, систем управления перемещением), т.к. входы и выходы контролера имеют недостаточно высокое быстродействие.
Логика работы ПЛК 63 определяется потребителем в процессе программирования контроллера ПЛК 63. Программирование осуществляется с помощью системы программирования CoDeSys версии 2.3.8.1 и выше.
Диапазон переменного напряжения питания: | |
напряжение, В | 90...245 |
частота, Гц | 47...63 |
Потребляемая мощность, ВА, не более | 12 |
Параметры встроенного вторичного источника питания | Выходное напряжение 24+3 В, ток не более 180 мА |
Ресурсы | |
Центральный процессор | Atmel SAM7S512 |
Частота работы ЦМП | 18.43 МГц |
Объем оперативной памяти | 64кБайт |
Объем энергонезависимой памяти EEPROM | 64 кбит (8 кбайт) |
Объем EEPROM для хранения Retain | 32 кбит (4 кбайт) |
Интерфейсы связи | |
Тип интерфейса связи | RS-485; RS-232 |
Режим работы | Master, Slave |
Скорости передачи данных, бит/с RS-485 (Master, Slave) | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
Скорости передачи данных, бит/с RS-232 (Master) | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
Скорости передачи данных, бит/с RS-232 (Slave) | 115200. Параметры заданы жестко. См. п. 3.5 |
Поддерживаемые протоколы | ОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys) |
Аналоговые входы | |
Количество аналоговых входов | 8 |
Тип | Универсальные, трехпроводные |
Время опроса одного входа — термометры сопротивления, с, не более — термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более |
0,8 0,4 |
Предел допускаемой основной приведенной погрешности при измерении: — ТП, % — ТС и унифицированными сигналами постоянного напряжения и тока, % |
±0,5 ±0,25 |
Выходы (дискретные и аналоговые) | |
Количество выходов внутри контроллера | 6, из них 5 с возможностью установки ЦАП |
Гальваническая развязка выходов | Есть |
Частота работы выходов | Не более 10 Гц |
Дискретные входы: | |
Количество дискретных входов | 8 |
Тип входа | Беспотенциальный, с общим минусом |
Подключаемые входные устройства | Коммутационные устройства (контакты кнопок, реле и т.п.); датчики, имеющие на выходе транзистор n-p-n типа с открытым коллекторным выходом |
Максимальная частота сигнала, подаваемого на дискретный вход | 60 Гц |
Уровень сигнала, соответствующий логической единице на дискретном входе, В | 12...36 |
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В | 0...4 |
Ток логической единицы, не более, мА | 15 |
Программирование и прошивка ядра | |
Среда программирования | CoDeSys 2.3 (версия 2.3.8.1 и более старшая) |
Интерфейс для программирования и отладки в CoDeSys | RS-232 |
Интерфейс для загрузки новой прошивки ядра | DBGU |
Общие сведения | |
Тип корпуса | DIN12M |
Габаритные размеры контроллера, мм | (157 Х 86 Х 58)±1 |
Степень защиты корпуса (со стороны лицевой панели) | IP20 |
Масса контроллера, кг, не более | 0,5 |
Средний срок службы, лет | 8 |
