ОВЕН ПЛК304 коммуникационный логический контроллер
Назначение контроллера
Линейка универсальных коммуникационных контроллеров серии ПЛК300, представляют собой программируемые промышленные PC-совместимые контроллеры под управлением операционной системы Linux.
Данный коммуникационный контроллер ПЛК 304 предназначены для организации взаимодействия между оборудованием, имеющим различные интерфейсы и протоколы связи. Использование этих приборов позволяет решить такие задачи как:
- объединение нескольких устройств с различными интерфейсами и протоколами связи в единую сеть;
- предоставление удаленного консольного доступа к удаленному оборудованию;
- создание систем мониторинга и диспетчеризации технологических процессов, инженерных систем, зданий многого другого.
Открытая архитектура контроллеров, позволяет легко интегрировать их в распространенные SCADA — системы, поддерживающими softlogic программирование, такие как: MasterSCADA, TraceMode, Круг2000, Энтек и другие.
Преимущества коммуникационного контроллера ОВЕН ПЛК304
- Открытая архитектура на базе ОС Linux;
- Программируемые контроллеры обладают мощными ресурсами: быстрый процессор, большой объем оперативной и энергонезависимой памяти;
- При помощи портов USB-host можно подключать различные устройства:
- для организации связи с внешним оборудованием gsm/gprs модемы, wifi-шлюзы);
- для подключения внешних накопителей данных (usb-flash).
- При помощи встроенного кард-ридера возможно расширить энергонезависимую flash-память до 2 Гб;
- Количество последовательных интерфейсов увеличено, что позволяет подключать к контроллерам большое количество оборудования от разных производителей и с поддержкой разных протоколов связи;
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих — кодов и т.д.);
- Встроены часы реального времени;
- 2 Ethernet порта позволяет использовать контроллер в системах с необходимостью резервирования канала связи;
- На энергонезависимую память можно сохранять архивы;
- Возможность программирования контроллеров из SCADA систем с встроенным softlogic пакетом;
- Программирование контроллера осуществляется в двух распространенных средах программирования: Codesys 3.x и Isagraf 5;
- Набор готовых программных модулей, предоставляемых бесплатно.
Отличительные особенности ПЛК 304
- Встроенная ОС
- 1 порт Ethernet
- 1 универсальный последовательный порт RS-232/RS-485 и 3 порта RS-232, для подключения различного оборудования
- Наличие 2-х USB портов для подключения внешних накопителей информации
- Наличиет встроенного карт-ридера для подключения SD-карт, объемом до 2-х Гб
- Наличие встроенных часов реального времени
- Возможность использования 2-х сред программирования контроллеров для создания проектов таких как CoDeSys 3 и ISagraf 5
- Возможность встраивания в вертикально интегрированные SCADA и softlogic системы с (например MasterSCADA, Энтек, Каскад, Круг2000, и др)
Вычислительные ресурсы
- В контроллере заложены мощные вычислительные ресурсы на основе встроенной ОС
- Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel
- Большой объем оперативной памяти – 64МБ
- Большой объем энергонезависимой памяти – Flash, 16МБ
Преимущества контроллеров ОВЕН ПЛК 304
- Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
- Контроллеры имеют мощные аппаратные ресурсы: быстродействующий процессор и большой объем оперативной(SDRAM) и энергонезависимой(Flash) памяти
- Наличие портов USB-host позволяет подключать к контроллерам различные устройства:
– для организации связи с внешним оборудованием (gsm/gprs- модемы, wifi-шлюзы);
– для подключения внешних накопителей данных (usb-flash).
- Наличие встроенного кард-ридера позволяет расширять энергонезависимую(flash) память контроллера до 2 ГБ
увеличенное количество последовательных интерфейсов, позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи
- Встроенные часы реального времени
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Возможность программирования контроллеров в 2-х, наиболее распространенных средах программирования контроллеров: Codesys 3.x и Isagraf 5
- Возможность программирования контроллеров из SCADA-систем с встроенным softlogic пакетом
- Набор готовых программных модулей, предоставляемых бесплатно
Использование
Перед использованием контроллер ПЛК304 необходимо запрограммировать, т.е. создать
пользовательскую программу. После создания пользовательская программа может быть сохра-
нена в энергонезависимой Flash-памяти контроллера и запускаться на выполнение после вклю-
чения питания или перезагрузки.
Программирование осуществляется с помощью ПО CoDeSys 3.4. В качестве интерфейса для
связи со средой программирования CoDeSys может быть применен только порт Ethernet.
На рисунке ниже представлен пример подключения контроллера к ПК для программирования
через порт Ethernet. В приведенном примере контроллер подключен к ПК напрямую с помощью
кросс-кабеля (с распайкой контактов). Кабель включается в гнездо (порт Ethernet), расположенное на верхней поверхности кон-
троллера. Ответная часть кабеля подключается к порту Ethernet ПК.
ПЛК304 может быть подключен через Ethernet и с использованием сетевого концентрато-
ра (HUB).
Порт USB используется для подключения USB flash накопителей, либо иных устройств через адаптер USB.

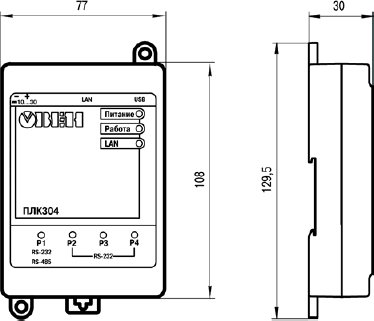

Габаритные и установочные размеры
Технические характеристики программируемого логического контроллера ОВЕН ПЛК 304
Общие характеристики |
Конструктивное исполнение |
унифицированный корпус для крепления на DIN-рейку |
Степень защиты корпуса |
IP20 |
Напряжение питания |
=10...48 В (номин. =24 В) |
Потребляемая мощность |
5 Вт |
Индикация передней панели |
светодиодная индикация питания, состояния приема/передачи Ethernet и последовательных портов |
Ресурсы |
Центральный процессор |
32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel SAM9200) |
Объем оперативной памяти |
64 Мбайт |
Объем энергонезависимой |
32 Мбайт |
Дискретные входы |
Количество дискретных входов |
нет |
Гальваническая изоляция дискретных входов |
- |
Максимальная частота сигнала, подаваемого на дискретный вход |
- |
Аналоговые входы |
Количество аналоговых входов |
нет |
Предел основной приведенной погрешности |
- |
Типы поддерживаемых датчиков и входных сигналов |
- |
Разрядность ЦАП |
- |
Минимальное время опроса всех аналоговых входов |
- |
Дискретные выходы |
Количество и тип дискретных выходов |
нет |
Гальваническая развязка дискретных выходов |
- |
Аналоговые выходы |
Количество аналоговых выходов |
нет |
Тип выходного сигнала |
- |
Разрядность ЦАП |
- |
Наличие встроенного источника питания |
- |
Интерфейсы связи |
Интерфейсы |
Ethernet 10/100 Мbps
3 x RS323
1 x RS323/RS485 |
Порты |
Порты |
2 x USB-Host
1 x SD карт ридер |
