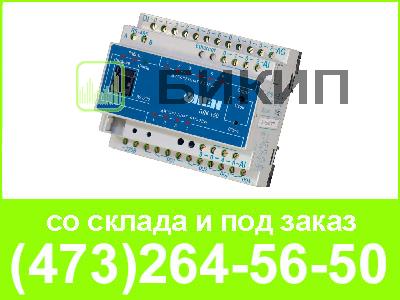

Программируемые логические контроллеры ПЛК154-24.И-L
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания, В :
18-29

Габаритные размеры, мм :
105х90х65

Объем энергонезависимой памяти, Мб :
4

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

Программируемый логический контроллер ОВЕН ПЛК 150

Назначение ПЛК

Логический контроллер ПЛК150 можно использовать для:

  • Для создания систем управления малыми и средними объектами;
  • Построение систем диспетчеризации.

Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств — встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств — используя радио-модем, GSM-модем или ADSL модемы.

Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше. Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.

Преимущества программируемого контроллера ПЛК 150

  • Скорость работы дискретных входов — до 10КГц при использовании подмодулей счетчика
  • Возможность создавать и сохранять архивы на Flash контроллера.
  • Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, USB Device для программирования контроллера, работающих независимо друг от друга.
  • Отсутствие ОС, что повышает надежность работы контроллеров.
  • Широкие возможности самодиагностики контроллера.
  • Встроенный аккумулятор, позволяющий «пережидать» пропадание питания — выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние».
  • Встроенные часы реального времени.
  • Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих — кодов и т.д.).
  • Расширенный температурный диапазон работы: от −20 до +70 °C.
  • Набор готовых программных модулей, предоставляемых бесплатно.

Тенхическите характеристики логического контроллера ОВЕН ПЛК150

Общие сведения
Конструктивное исполнение Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса IР20
Напряжение питания
ПЛК150-24 18... 29 В постоянного тока (номинальное напряжение 24 В)
ПЛК150-220 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность 6 Вт
Индикация передней панели 1 индикатор питания
6 индикаторов состояний дискретных входов
4 индикатора состояний выходов
1 индикатор наличия связи с CoDeSys
1 индикатор работы программы пользователя
Ресурсы
Центральный процессор 32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти 8 МВ
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов 4 МВ**
Размер Retain-памяти 4 кВ***
Время выполнения цикла ПЛК Минимальное 250 мкс (нефиксированное), типовое от 1 мс
Дискретные входы
Количество дискретных входов 6
Гальваническая изоляция дискретных входов есть, групповая
Электрическая прочность изоляции дискретных входов 1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход 1 кГц при программной обработке
10 кГц при применении аппаратного счетчика и обработчика энкодера
Дискретные выходы
Количество дискретных выходов 4 э/м реле
Характеристики дискретных выходов Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов есть, индивидуальная
Электрическая прочность изоляции дискретных выходов 1,5 кВ
Аналоговые входы
Количество аналоговых входов 4
Типы поддерживаемых унифицированных входных сигналов Напряжение 0...1 В, 0...10 В, −50...+50 мВ
Ток 0...5 мА, 0(4)...20 мА
Сопротивление 0...5 кОм
Типы поддерживаемых датчиков Термосопротивления:
ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н
Термопары:
ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП ®, ТПР (В), ТВР (А-1), ТВР (А-2)
Разрядность встроенного АЦП 16 бит
Внутреннее сопротивление аналогового входа
в режиме измерения тока 50 Ом
в режиме измерения напряжения 0...10 В Около 10 кОм
Время опроса одного аналогового входа 0,5 с
Предел основной приведенной погрешности измерения аналоговыми входами 0,5 %
Гальваническая изоляция аналоговых входов отсутствует
Аналоговые выходы
Количество аналоговых выходов 2
Разрядность ЦАП 10 бит
Тип выходного сигнала
ПЛК 150-И Ток 4...20 мА
ПЛК 150-У Напряжение 0...10 В
ПЛК 150-А Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов есть, групповая
Электрическая прочность изоляции аналоговых выходов 1,5 кВ
Интерфейсы связи
Интерфейсы Ethernet 100 Base-T RS-232 RS-485
Скорость обмена по интерфейсам RS от 4800 до 115200 bps
Протоколы ОВЕН
ModBus-RTU, ModBus-ASCII
DCON
ModBus-TCP
GateWay (протокол CoDeSys)
Программирование
Среда программирования CoDeSys 2.3.8.1 (и старше)
Интерфейс для программирования и отладки RS-232 или Ethernet
*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт
Характеристики дискретных входных сигналов
Модификация контроллера Сигнал, подаваемый на дискретный вход Комментарий
ПЛК150-24 29... 17 В* - логическое значение 1 5...0 В* - логическое значение 0 Вход срабатывает при протекающем через него токе величиной не менее 3 мА
ПЛК150-220 С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом
* Напряжение относительно минусовой клеммы питания
Характеристики встроенных выходных элементов
Обозначение при заказе Наименование Характеристики
И Цифроаналоговый преобразователь «параметр — ток 4...20 мА» Сопротивление нагрузки от 0 до 900 Ом
У Цифроаналоговый преобразователь «параметр — напряжение 0...10 В» Сопротивление нагрузки от 2 кОм
А Цифроаналоговый преобразователь «параметр — ток 4...20 мА или напряжение 0...10 В» Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения
Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
ТСМ (Cu 50) W100 = 1,4260 -50 °С...+200 °С
ТСМ (50М) W100 = 1,4280 -190 °С...+200 °С
ТСП (Pt 50) W100 = 1,3850 -200 °С...+750 °С
ТСП (50П) W100 =1,3910 -200 °С...+750 °С
ТСМ (Cu 100) W100 =1,4260 -50 °С...+200 °С
ТСМ (100М) W100 =1,4280 -190 °С...+200 °С
ТСП (Pt 100) W100 =1,3850 -200 °С...+750 °С
ТСП (100П) W100 =1,3910 -200 °С...+750 °С
ТСН (100Н) W100=1,6170 -60 °С...+180 °С
ТСМ (Cu 500) W100 =1,4260 -50 °С...+200 °С
ТСМ (500М) W100 =1,4280 -190 °С...+200 °С
ТСП (Pt 500) W100 =1,3850 200 °С...+750 °С
ТСП (500П) W100 =1,3910 -200 °С...+750 °С
ТСН (500Н) W100 =1,6170 -60 °С...+180 °С
ТСМ (Cu 1000) W100 =1,4260 -50 °С...+200 °С
ТСМ (1000М) W100 =1,4280 -190 °С...+200 °С
ТСП (Pt 1000) W100 =1,3850 -200 °С...+750 °С
ТСП (1000П) W100 =1,3910 -200 °С...+750 °С
ТСН (1000Н) W100 =1,6170 -60 °С...+180 °С
Термопары (по ГОСТ Р 8.585-2001)
ТХК (L) -200 °С...+800 °С
ТЖК (J) -200 °С...+1200 °С
ТНН (N) -200 °С...+1300 °С
ТХА (K) -200 °С...+1300 °С
ТПП (S) 0 °С...+1600 °С
ТПП ® 0 °С...+1600 °С
ТВР (А-1) 0 °С...+2500 °С
ТВР (А-2) 0 °С...+1800 °С
ТВР (А-3) 0 °С...+1600 °С
ТМК (Т) -200 °С...+400 °С
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ 26.011-80)
0...5,0 мА 0...100 %
0...20,0 мА 0...100 %
4,0...20,0 мА 0...100 %
-50,0...+50,0 мВ 0...100 %
0...1,0 В 0...100 %
0...10,0 В 0...100 %
Датчики сопротивления
0... 5000 Ом 0...100 %
