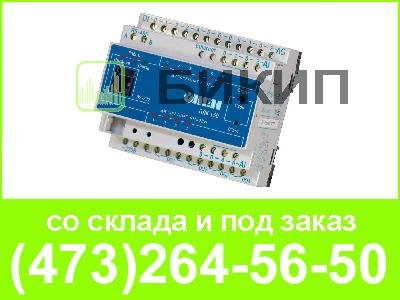

Логический контроллер ПЛК150 можно использовать для:
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств — встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств — используя радио-модем, GSM-модем или ADSL модемы.
Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше. Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Общие сведения | |||
Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм | ||
Степень защиты корпуса | IР20 | ||
Напряжение питания | |||
ПЛК150-24 | 18... 29 В постоянного тока (номинальное напряжение 24 В) | ||
ПЛК150-220 | 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц | ||
Потребляемая мощность | 6 Вт | ||
Индикация передней панели |
1 индикатор питания 6 индикаторов состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CoDeSys 1 индикатор работы программы пользователя |
||
Ресурсы | |||
Центральный процессор |
|
||
Объем оперативной памяти | 8 МВ | ||
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов | 4 МВ** | ||
Размер Retain-памяти | 4 кВ*** | ||
Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), типовое от 1 мс | ||
Дискретные входы | |||
Количество дискретных входов | 6 | ||
Гальваническая изоляция дискретных входов | есть, групповая | ||
Электрическая прочность изоляции дискретных входов | 1,5 кВ | ||
Максимальная частота сигнала, подаваемого на дискретный вход |
1 кГц при программной обработке 10 кГц при применении аппаратного счетчика и обработчика энкодера |
||
Дискретные выходы | |||
Количество дискретных выходов | 4 э/м реле | ||
Характеристики дискретных выходов | Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4 | ||
Гальваническая изоляция дискретных выходов | есть, индивидуальная | ||
Электрическая прочность изоляции дискретных выходов | 1,5 кВ | ||
Аналоговые входы | |||
Количество аналоговых входов | 4 | ||
Типы поддерживаемых унифицированных входных сигналов |
Напряжение 0...1 В, 0...10 В, −50...+50 мВ Ток 0...5 мА, 0(4)...20 мА Сопротивление 0...5 кОм |
||
Типы поддерживаемых датчиков |
Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП ®, ТПР (В), ТВР (А-1), ТВР (А-2) |
||
Разрядность встроенного АЦП | 16 бит | ||
Внутреннее сопротивление аналогового входа | |||
в режиме измерения тока | 50 Ом | ||
в режиме измерения напряжения 0...10 В | Около 10 кОм | ||
Время опроса одного аналогового входа | 0,5 с | ||
Предел основной приведенной погрешности измерения аналоговыми входами | 0,5 % | ||
Гальваническая изоляция аналоговых входов | отсутствует | ||
Аналоговые выходы | |||
Количество аналоговых выходов | 2 | ||
Разрядность ЦАП | 10 бит | ||
Тип выходного сигнала | |||
ПЛК |
Ток 4...20 мА | ||
ПЛК |
Напряжение 0...10 В | ||
ПЛК |
Ток 4...20 мА или напряжение 0...10 В | ||
Питание аналоговых выходов | встроенное, общее на все выходы | ||
Гальваническая изоляция аналоговых выходов | есть, групповая | ||
Электрическая прочность изоляции аналоговых выходов | 1,5 кВ | ||
Интерфейсы связи | |||
Интерфейсы | Ethernet 100 Base-T RS-232 RS-485 | ||
Скорость обмена по интерфейсам RS | от 4800 до 115200 bps | ||
Протоколы |
ОВЕН ModBus-RTU, ModBus-ASCII DCON ModBus-TCP GateWay (протокол CoDeSys) |
||
Программирование | |||
Среда программирования | CoDeSys 2.3.8.1 (и старше) | ||
Интерфейс для программирования и отладки | RS-232 или Ethernet | ||
*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта. ** Настраивается пользователем, максимальный объем 16 Кбайт |
|||
Характеристики дискретных входных сигналов | |||
Модификация контроллера | Сигнал, подаваемый на дискретный вход | Комментарий | |
ПЛК150-24 | 29... 17 В* - логическое значение 1 5...0 В* - логическое значение 0 | Вход срабатывает при протекающем через него токе величиной не менее 3 мА | |
ПЛК150-220 | С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа | Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом | |
* Напряжение относительно минусовой клеммы питания | |||
Характеристики встроенных выходных элементов | |||
Обозначение при заказе | Наименование | Характеристики | |
И | Цифроаналоговый преобразователь «параметр — ток 4...20 мА» | Сопротивление нагрузки от 0 до 900 Ом | |
У | Цифроаналоговый преобразователь «параметр — напряжение 0...10 В» | Сопротивление нагрузки от 2 кОм | |
А | Цифроаналоговый преобразователь «параметр — ток 4...20 мА или напряжение 0...10 В» | Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения | |
Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам | |||
Термопреобразователи сопротивления (по ГОСТ 6651- 94) | |||
ТСМ (Cu 50) W100 = 1,4260 | -50 °С...+200 °С | ||
ТСМ (50М) W100 = 1,4280 | -190 °С...+200 °С | ||
ТСП (Pt 50) W100 = 1,3850 | -200 °С...+750 °С | ||
ТСП (50П) W100 =1,3910 | -200 °С...+750 °С | ||
ТСМ (Cu 100) W100 =1,4260 | -50 °С...+200 °С | ||
ТСМ (100М) W100 =1,4280 | -190 °С...+200 °С | ||
ТСП (Pt 100) W100 =1,3850 | -200 °С...+750 °С | ||
ТСП (100П) W100 =1,3910 | -200 °С...+750 °С | ||
ТСН (100Н) W100=1,6170 | -60 °С...+180 °С | ||
ТСМ (Cu 500) W100 =1,4260 | -50 °С...+200 °С | ||
ТСМ (500М) W100 =1,4280 | -190 °С...+200 °С | ||
ТСП (Pt 500) W100 =1,3850 | 200 °С...+750 °С | ||
ТСП (500П) W100 =1,3910 | -200 °С...+750 °С | ||
ТСН (500Н) W100 =1,6170 | -60 °С...+180 °С | ||
ТСМ (Cu 1000) W100 =1,4260 | -50 °С...+200 °С | ||
ТСМ (1000М) W100 =1,4280 | -190 °С...+200 °С | ||
ТСП (Pt 1000) W100 =1,3850 | -200 °С...+750 °С | ||
ТСП (1000П) W100 =1,3910 | -200 °С...+750 °С | ||
ТСН (1000Н) W100 =1,6170 | -60 °С...+180 °С | ||
Термопары (по ГОСТ Р |
|||
ТХК (L) | -200 °С...+800 °С | ||
ТЖК (J) | -200 °С...+1200 °С | ||
ТНН (N) | -200 °С...+1300 °С | ||
ТХА (K) | -200 °С...+1300 °С | ||
ТПП (S) | 0 °С...+1600 °С | ||
ТПП ® | 0 °С...+1600 °С | ||
ТВР (А-1) | 0 °С...+2500 °С | ||
ТВР (А-2) | 0 °С...+1800 °С | ||
ТВР (А-3) | 0 °С...+1600 °С | ||
ТМК (Т) | -200 °С...+400 °С | ||
Унифицированные сигналы постоянного напряжения и тока (по ГОСТ |
|||
0...5,0 мА | 0...100 % | ||
0...20,0 мА | 0...100 % | ||
4,0...20,0 мА | 0...100 % | ||
-50,0...+50,0 мВ | 0...100 % | ||
0...1,0 В | 0...100 % | ||
0...10,0 В | 0...100 % | ||
Датчики сопротивления | |||
0... 5000 Ом | 0...100 % |
