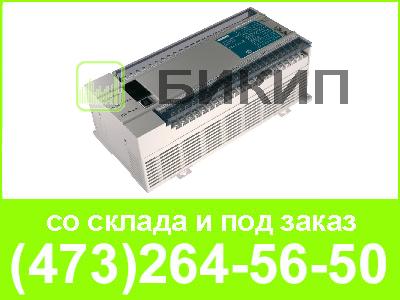

Контроллер ПЛК110 предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в т.ч. железнодорожном, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.
Логика работы ПЛК110 определяется потребителем в процессе программирования контроллера. Программирование осуществляется с помощью системы программирования CoDeSys версии 2.3.8.1 и старше
Основными функциями прибора ОВЕН ПЛК 110 являются:
Свойство | Значение |
Габаритные размеры | 208 ´ 110 ´ 73 мм |
Степень защиты корпуса | IP20 со сторон передней панели, IP00 со стороны клемм |
Индикация на передней панели | Светодиодная |
Масса, не более | 0,75 кг |
Контроллер ПЛК110 эксплуатируется при следующих условиях:
По устойчивости к климатическим воздействиям при эксплуатации ПЛК110соответствует группе исполнения В4 в соответствии с ГОСТ 12997-84. По устойчивости к механическим воздействиям при эксплуатации ПЛК110 соответствует группе исполнения N2 в соответствии с ГОСТ 12997-84
К ПЛК 110 предлагается линейка модулей ввода/вывода в новых компактных корпусах.
Параметр | ПЛК 110-60 | ПЛК 110-32 |
Дискретные входы | ||
Количество дискретных входов | 36 | 18 |
Наличие гальванической изоляции | есть, групповая | есть, групповая |
Наличие скоростных входов | есть (4 канала) | есть (2 канала) |
Гарантированная рабочая частота скоростного входа | 10 кГц | 10 кГц |
Срабатывание дискретного входа | замыкание на общую клемму | замыкание на общую клемму |
Интерфейсы связи | ||
Интерфейсы: - RS-485 - RS-232 (RJ-11) - DEBUG RS-232 (RJ-11) - USB-Device -Ethernet 100Base-T (RJ-45) |
есть (2 канала) есть есть есть есть |
есть (2 канала) есть есть есть есть |
ОВЕН Modbus RTU/ASCII DCON Modbus TCP GateWay (протокол CoDeSys) |
||
Дискретные выходы | ||
Количество дискретных выходов | 24 | 14 |
Количество дискретных выходов (варианты исполнения) | э/м реле 4А 220В (норм. разомкн.) транзистор n-p-n c OK (сигнал лог. "1" отн. клеммы Uпит |
|
Общие характеристики | ||
Центральный процессор | 32-х разрядный RISC-процессор 200 МГц на базе ядра ARM9 | |
Объем оперативной памяти | 4 Мбайт (динамическая) | |
Объем энергозависимой памяти | 4 Мбайт (Flash-память) | |
Часы реального времени | есть | |
Время работы часов реального времени после пропадания питания | не менее 3 месяцев | |
Конструктивное исполнение | крепление на DIN-рейку или на стену | |
Степень защиты корпуса | IP20 | |
Напряжение питания | =24 В или -200 В 50 Гц | |
Напряжение встроенного источника питания для активных датчиков | 24 В | |
Макс. ток источника питания | 400 мА |
