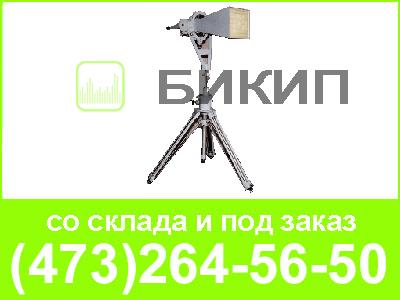

Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами.
Антенна обеспечивает работу в лабораторных, заводских и полевых условиях.
Антенна может комплектоваться треногой (опорно-поворотным устройством), обеспечивающей ориентацию по азимуту, углу места, поляризации и высоте:
- Углы поворота по азимуту от 0° - до 360° с нониусом ±15°
- Углы места от -30° до +90°
- Установка плоскости поляризации -5° и +95°
- Высота установки антенны изменяется от 1,65 до 2,5 м
- Плавное изменение высоты на 200 мм
В состав комплекта поставки включен калиброванный по ослаблению специальный кабель длиной 2,1 м, снабженный соединителями 7/3,04.
Технические характеристики:
| Диапазон частот | (0,85 - 17,44) ГГц |
| Коэффициент стоячей волны (КСВ) | < 1,7 |
| Эффективная площадь в диапазоне частот:
(0,85 - 15) ГГц (15 - 17,44) ГГц | > 150 см2 > 110 см2 |
| Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
(0,85 - 15) ГГц (15 - 17,44) ГГц |
± 20% ± 15% |
| Поляризация линейная, уровень сигнала ортогональной поляризации, не более | -25 дБ |
| Уровень боковых лепестков диаграммы направленности, не более | -10 дБ |
| Общие характеристики | |
| Габаритные размеры (HxWxD) | 887х351х265 мм |
| Масса | 6,8 кг |
| Условия эксплуатации:
Рабочая температура |
-50°С...+50°С |
