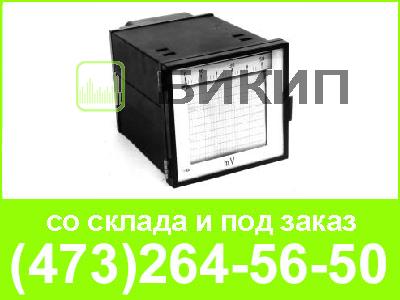

Предназначены для измерения и непрерывной
записи величин тока и напряжения в цепях постоянного тока. Запись показаний
производится чернилами или шариковым стержнем.
Класс точности - 1
Класс точности механизма,
перемещающего диаграммную ленту - 0,5
Диапазоны измерений приведены в таблице:
|
Наименование прибора |
Конечное значение диапазона измерения |
Способ включения |
|
Амперметр |
0,05; 0,2; 0,5; 1; 2,5; 10; 15; 20; 30; 50; 75; 100; 150; 300 мА |
Непосредственно |
|
0,5; 1; 2; 3; 4; 5; 10; 15 А |
Непосредственно |
|
|
20; 30; 50; 75; 100; 150; 200; 300; 500; 750 А |
С наружным шунтом на 75 мВ |
|
|
1; 1,5; 2; 3; 4; 5; 6; 7,5 кА |
С наружным шунтом на 75 мВ |
|
|
7,5; 10; 15; 20; 25; 35; 50; 70 кА |
С устройством для измерения постоянного тока И 58 М |
|
|
Вольтметр |
50; 75; 100; 150 мВ; 1; 1,5; 3;5; 7,5; 15; 30; 50; 75; 100; 150; 200; 300; 500; 600; 1000 В |
Непосредственно |
ПРИМЕЧАНИЕ:
1. По требованию
заказчика приборы с током полного отклонения Iном = 5 мА могут быть
изготовлены, как таховольтметры с номинальным напряжением от 50 до 1000 В для
работы с тахогенератором, имеющим линейную зависимость выходного на пряжения от
числа оборотов. При заказе таховольтметров должны быть указаны основные
параметры тахогенератора (напряжение и ток при номинальном числе оборотов).
2. Наружные
шунты, устройства для измерения постоянного тока и тахогенераторы в комплект
поставки не входят.
3. Приборы, включаемые
с устройством для измерения постоянного тока И 58 М, изготавливаются на
номинальный ток 5 А, падение напряжения 150 мВ.
|
Номинальная ширина поля записи, мм |
|
100 |
|
Скорость перемещения диаграммной ленты, мм/ч |
|
20; 60; 180; 600; 1800; 5400 |
|
Потребляемая мощность, ВА
|
|
12 |
|
Температура окружающего воздуха, Со |
|
от 0 до + 50 |
|
Относительная влажность при 25 Со, % |
|
80
|
|
Габаритные размеры, мм |
|
160х160х250 |
|
Масса, кг |
|
4,0 |
При заказе
указать: пределы измерения по току и напряжению, способ включения,
необходимость комплектования шунтом. Шунт поставляется за отдельную плату.
