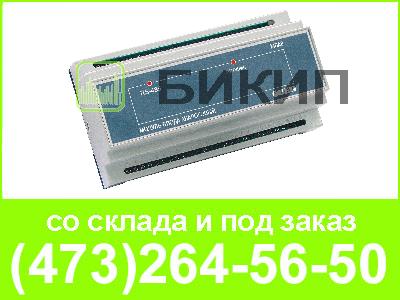

МВА8 модуль ввода аналоговый

Основные возможности и назначение модуля МВА 8

Восемь универсальных входов для измерения температуры, давления, влажности, расхода, уровня и других физических величин с помощью датчиков широкого спектра;
Преобразование сигналов датчиков в реальные значения физических величин (цифровая фильтрация, коррекция, масштабирование шкалы для аналоговых входов);
Передача измеренных значений по интерфейсу RS-485;
Программирование с РС-совместимого компьютера после его подключения через адаптер ОВЕН АС3.

ОВЕН МВА8 может использоваться как модуль расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей.

Модуль работает в сети при наличии в ней «мастера», при этом сам модуль ввода не может быть «мастером» сети.

Бесплатно в комплект поставки модуля ввода входят: OPC-сервер, драйвер для SCADA-системы TRACE MODE, библиотеки WIN DLL

Функциональная схема модуля ввода/вывода ОВЕН МВА 8

Увеличить

Функциональная схема модуля ввода/вывода ОВЕН МВА 8

Интерфейс RS-485

В МВА8 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

программировать прибор с компьютера с помощью программы конфигуратора;
считывать измеряемые величины из прибора в компьютер;
передавать данные контроллерам (например, контроллеру ТРМ 151).

Передача данных в ЭВМ осуществляется через адаптер ОВЕН АС3.

Входы прибора ОВЕН МВА8

Модуль оснащен восемью универсальными входами, к которым в произвольной комбинации могут быть подключены любые из следующих первичных преобразователей (датчиков):

термопреобразователи сопротивления ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П;
термопары ТХК(L), ТХА(К), ТНН(N), ТЖК(J), ТПП^®, ТПП(S), ТПР(B), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т);
датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА, или напряжения −50...+50 мВ, 0...1 В;
элементы и устройства, имеющие «сухой» контакт; к каждому входу может быть подключено 2 устройства с «сухими» контактами;
датчики положения задвижек с резистивным или токовым выходом.;

Цифровые фильтры

Модуль имеет восемь цифровых фильтров, работающих независимо друг от друга и предназначены для подавления внешних помех. Параметры цифровых фильтров задаются при программировании модуля.

Блок питания

Модуль оснащен импульсным блоком питания (БП). В состав БП входит дополнительный источник постоянного тока, гальванически развязанный от остальных элементов схемы и предназначеный для питания активных датчиков.

Технические характеристики модуля ввода вывода ОВЕН МВА 8

Питание
Напряжение питания	90...245 В переменного тока частотой 47...63 Гц
Потребляемая мощность	не более 6 ВА
Входы
Количество входов	8
Минимальное время опроса одного входа	0,3 с
Минимальное время опроса восьми входов	2 с
Напряжение источника питания активных датчиков	24±3 В постоянного тока
Максимальный ток нагрузки источника питания активных датчиков	180 мА
Входное сопротивление при измерении:
— напряжения	>100 кОм
— тока (внешний резистор)	100 Ом ± 0,1 %
Макс. напряжение перегрузки на входе	15 В
Интерфейс
Тип интерфейса	RS-485
Скорость передачи данных, кбит/с	2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи	1200 м
Протокол передачи данных	ОВЕН Modbus RTU Modbus ASCII DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит	32
— для протокола ОВЕН при длине сетевого адреса 11 бит	256
— для протокола Modbus	256
Процессор
Встроенный процессор	AТMega 128
Таймер	сторожевой
Гальваническая изоляция
Допустимое напряжение изоляции между входами и линией интерфейса	1500 В
Корпус
Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157×86×58 мм
Степень защиты корпуса	IP20
Условия эксплуатации
Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
Характеристики измерительных датчиков
Тип датчика	Диапазон измерений	Предел основной приведенной погрешности
ТСМ (Cu50) W100=1,426	—50...+200 °С	0,25 %
ТСМ (50М) W100=1,428	—190...+200 °С	0,25 %
ТСП (Pt50) W100=1,385	—200...+750 °С	0,25 %
ТСП (50П) W100=1,391	—200...+750 °С	0,25 %
ТСМ (Cu100) W100=1,426	—50...+200 °С	0,25 %
ТСМ (100М) W100=1,428	—190...+200 °С	0,25 %
ТСП (Pt100) W100=1,385	—200...+750 °С	0,25 %
ТСП (100П) W100=1,391	—200...+750 °С	0,25 %
ТСН (Ni100) W100=1,617	—60...+180 °С	0,25 %
ТСМ (Cu500) W100=1,426	—50...+200 °С	0,25 %
ТСМ (500М) W100=1,428	—190...+200 °С	0,25 %
ТСП (Pt500) W100=1,385	—200...+650 °С	0,25 %
ТСП (500П) W100=1,391	—200...+650 °С	0,25 %
ТСН (Ni500) W100=1,617	—60...+180 °С	0,25 %
ТСМ (Cu1000) W100=1,426	—50...+200 °С	0,25 %
ТСМ (1000М) W100=1,428	—190...+200 °С	0,25 %
ТСП (Pt1000) W100=1,385	—200...+650 °С	0,25 %
ТСП (1000П) W100=1,391	—200...+650 °С	0,25 %
ТСН (Ni1000) W100=1,617	—60...+180 °С	0,25 %
ТХК (L)	—200...+800 °С	0,5 %
ТЖК (J)	—200...+1200 °С	0,5 %
ТНН (N)	—200...+1300 °С	0,5 %
ТХА (K)	—200...+1300 °С	0,5 %
ТПП (S)	0...+1750 °С	0,5 %
ТПП ^®	0...+1750 °С	0,5 %
ТПР (В)	+200...+1800 °С	0,5 %
ТВР (А-1)	0...+2500 °С	0,5 %
ТВР (А-2)	0...+1800 °С	0,5 %
ТВР (А-3)	0...+1600 °С	0,5 %
ТМК (Т)	—200...+400 °С	0,5 %
Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА	0...100 %	0,25 %
Сигналы напряжения —50...+50 мВ; 0...1 В	0...100 %	0,25 %
Датчик положения задвижки:
— резистивный (до 900 Ом)	0...100 %	не устанавливается
— токовый 0(4)...20 мА	0...100 %	не устанавливается
— токовый 0...5 мА	0...100 %	не устанавливается
