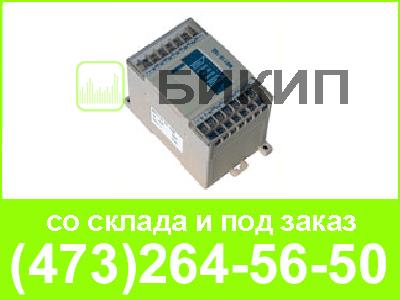

Модуль дискретного ввода МВ110 применяется для сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
Может использоваться совместно со всеми моделями программируемых логических контроллеров ОВЕН или контроллерами других производителей, а также со SCADA системами. Поддержаны протоколы ModBus-RTU, ModBus-ASCII, DCON, ОВЕН.
Модуль дискретного ввода МВ110 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВ110 не является «мастером» сети.
Функционально модули Мх110 полностью перекрывают существующую линейку МВА 8, МВУ 8, МДВВ, не имеют отличий по структуре программирования.
Новые приборы МВ110 с дискретными выходами можно применять вместо существующих модификаций модуля дискретного ввода/вывода МДВВ.
ОВЕН МВ110-2А | |||
Напряжение питания: | 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или 20...375 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, ВА, не более | 6 | ||
Количество аналоговых входов | 2 | ||
Время опроса одного входа*: | |||
термометры сопротивления, с, не более | 0,8 | ||
термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более | 0,4 | ||
Предел основной приведенной погрешности при измерении: | |||
термоэлектрическими преобразователями, % | ±0,5 | ||
термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, % | ±0,25 | ||
Напряжение встроенного источника питания, В | 24 ±3 | ||
Ток встроенного источника питания, мА, не более | 50 | ||
Интерфейс связи с компьютером | RS-485 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/сек | 115200 | ||
Протокол связи, используемый для передачи информации |
ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
||
Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки | ||
Габаритные размеры прибора, мм | (63х110х73)±1 | ||
Масса прибора, кг, не более | 0,5 | ||
Средний срок службы, лет | 8 | ||
*Опрос входов происходит последовательно, т.е. опрос двух входов займет время, равное сумме опросов входа 1 и входа 2. | |||
Используемые на входе сигналы постоянного тока, напряжения и сопротивления | |||
Наименование | Диапазон измерений, % | Значение единицы младшего разряда, ед. изм. | Предел основной приведенной погрешности, % |
Сигнал постоянного напряжения | |||
50…+50 мВ | 0…100 | 0,1 | ±0,25 |
Унифицированные сигналы по ГОСТ 26.011-80 | |||
0...1 В | 0...100 | 0,1 | ±0,25 |
0...5 мА | 0...100 | 0,1 | ±0,25 |
0...20 мА | 0...100 | 0,1 | |
4...20 мА | 0...100 | 0,1 | |
Сигнал сопротивления | |||
0…5000 Ом | 0,5*…100 | 0,1 | ±0,25 |
*Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика. | |||
Используемые на входе первичные преобразователи (датчики) | |||
Наименование | Диапазон измерений, оС | Значение единицы младшего разряда, оС | Предел основной приведенной погрешности, % |
Термометры сопротивления по ГОСТ Р 8.625-2006 Термопреобразователи сопротивления по ГОСТ 6651-94* | |||
Cu 50 (a=0,00426 оС -1) | 50…+200 | 0,1 | ±0,25 |
50М (a=0,00428 оС -1) | 200…+200 | 0,1 | |
Pt 50 (a=0,00385 оС -1) | 200…+850 | 0,1 | |
50П (a=0,00391 оС -1) | 240…+1100 | 0,1 | |
Cu 100 (a=0,00426 оС -1) | 50…+200 | 0,1 | |
100М (a=0,00428 оС -1) | 200…+200 | 0,1 | |
Pt 100 (a=0,00385 оС -1) | 200…+850 | 0,1 | |
100П (a=0,00391 оС -1) | 240…+1100 | 0,1 | |
Ni 100 (a=0,00617 оС -1) | 60…+180 | 0,1 | |
Pt 500 (a=0,00385 оС -1) | 200…+850 | 0,1 | |
500П (a=0,00391 оС -1) | 250…+1100 | 0,1 | |
Cu 500 (a=0,00426 оС -1) | 50...+200 | 0,1 | |
500М (a=0,00428 оС -1) | 200...+200 | 0,1 | |
Ni500 (a=0,00617 оС -1) | 60...+180 | 0,1 | |
Cu 1000 (a=0,00426 оС -1) | 50...+200 | 0,1 | |
1000М (a=0,00428 оС -1) | 200...+200 | 0,1 | |
Pt 1000 (a=0,00385 оС -1) | 200...+850 | 0,1 | |
1000П (a=0,00391 оС -1) | 250...+1100 | 0,1 | |
Ni 1000 (a=0,00617 оС -1) | 60...+180 | 0,1 | |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |||
TХК (L) | 200…+800 | 0,1 | ±0,5 |
TЖК (J) | 200…+1200 | 0,1 | |
TНН (N) | 200…+1300 | 0,1 | |
TХА (К) | 200…+1360 | 0,1 | |
TПП (S) | 50…+1750 | 0,1 | |
TПП (R) | 50…+1750 | 0,1 | |
TПР (В) | +200…+1800 | 0,1 | |
TВР (А-1) | 0…+2500 | 0,1 | |
TВР (А-2) | 0…+1800 | 0,1 | |
TВР (А-3) | 0…+1800 | 0,1 | |
TМК (Т) | 250…+400 | 0,1 | |
МВ110-8АС | |||
Напряжение питания МВ110-220.8АС | от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц | ||
Напряжение питания МВ110-24.8АС | от 21 до 37,5 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, ВА, не более | 8 | ||
Предел основной приведенной погрешности, % | 0,25 | ||
Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % | 0,12 | ||
Разрешающая способность: для диапазонов токов от 4 до 20 мА и от 0 до 20 мА , мкА не более для диапазона тока от 0 до 5 мА, мкА не более для диапазона напряжения от 1 до 10 В, мВ, не более | 4 1 2 | ||
Количество аналоговых каналов измерения | 8 | ||
Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4до20 мА, Ом | от 130 до 250 | ||
Входное сопротивление в режиме измерения тока от 0до5 мА, Ом | от 130 до 500 | ||
Входное сопротивление в режиме измерения напряжения от 0до10В, кОм, не менее | 200 | ||
Период обновления результатов измерения по каждому каналу, мс | 5 ± 2 % | ||
Выходное напряжение встроенного источника питания МВ110-220.8АС, В | 24 ± 3 | ||
Максимальный ток нагрузки встроенного источника питания, А | 0,18 | ||
Интерфейс связи с мастером сети | RS-485 | ||
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 32 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 | ||
Протоколы связи, используемые для передачи информации |
ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
||
Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки | ||
Габаритные размеры прибора, мм | (63х110х73)±1 | ||
Масса прибора, кг, не более | 0,5 | ||
Средний срок службы, лет | 8 | ||
ОВЕН МВ110-1ВИ1 | |||
Напряжение питания | от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 21 до 37 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, Вт, не более | 6 | ||
Количество каналов измерения | 1 | ||
Диапазон измерения взаимной индуктивности, мГн: МВ110-224.1ВИ1 МВ110-224.1ВИ2 | от минус 10 до 10 от 0 до 10 | ||
Разрешающая способность, мГн | 0,01 | ||
Предел основной приведенной погрешности измерения сигнала взаимной индуктивности, %, не более | 0,5 | ||
Предел допускаемой дополнительной приведенной погрешности измерения сигнала взаимной индуктивности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий эксплуатации, на каждые 10ºC, не более | 0,3 предела основной приведенной погрешности | ||
Вид НСХ датчика | линейная; квадратичная; пользовательская | ||
Максимальная длина кабеля между прибором и датчиком (дополнительная приведенная погрешность не более 1%), м, не более | 100 | ||
Время установления выходного сигнала при скачкообразном изменении входного сигнала взаимной индуктивности, мс, не более | 150 | ||
Время установления рабочего режима (предварительный прогрев), мин, не более | 20 | ||
Интерфейс связи с Мастером сети | RS-485 | ||
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 247 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 | ||
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более | 1200 | ||
Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON | ||
Нагрузочная способность транзисторного ключа n-p-n типа: максимальный ток коммутации, мА, не более напряжение постоянного тока, В, не более | 500 60 | ||
Степень защиты корпуса: со стороны передней панели со стороны клеммной колодки | IP20 IP00 | ||
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: между корпусом прибора и остальными цепями между цепью входного напряжения питания (Сеть) и остальными цепями между цепями интерфейса RS-485 и остальными цепями, за исключением цепи Сеть между цепями транзисторного ключа и остальными цепями, за исключением цепи Сеть |
3,0 3,0 0,75 0,75 |
||
Габаритные размеры прибора, мм | 63х110х73 | ||
Масса прибора, кг, не более | 0,5 | ||
Средний срок службы, лет | 8 | ||
ОВЕН МВ110-1ВИ2 | |||
Напряжение питания | от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 21 до 37 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, Вт, не более | 6 | ||
Количество каналов измерения | 1 | ||
Диапазон измерения взаимной индуктивности, мГн: МВ110-224.1ВИ1 МВ110-224.1ВИ2 | от минус 10 до 10 от 0 до 10 | ||
Разрешающая способность, мГн | 0,01 | ||
Предел основной приведенной погрешности измерения сигнала взаимной индуктивности, %, не более | 0,5 | ||
Предел допускаемой дополнительной приведенной погрешности измерения сигнала взаимной индуктивности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий эксплуатации, на каждые 10ºC, не более | 0,3 предела основной приведенной погрешности | ||
Вид НСХ датчика | линейная; квадратичная; пользовательская | ||
Максимальная длина кабеля между прибором и датчиком (дополнительная приведенная погрешность не более 1%), м, не более | 100 | ||
Время установления выходного сигнала при скачкообразном изменении входного сигнала взаимной индуктивности, мс, не более | 150 | ||
Время установления рабочего режима (предварительный прогрев), мин, не более | 20 | ||
Интерфейс связи с Мастером сети | RS-485 | ||
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 247 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 | ||
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более | 1200 | ||
Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON | ||
Нагрузочная способность транзисторного ключа n-p-n типа: максимальный ток коммутации, мА, не более напряжение постоянного тока, В, не более | 500 60 | ||
Степень защиты корпуса: со стороны передней панели со стороны клеммной колодки |
IP20 IP00 |
||
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: между корпусом прибора и остальными цепями между цепью входного напряжения питания (Сеть) и остальными цепями между цепями интерфейса RS-485 и остальными цепями, за исключением цепи Сеть между цепями транзисторного ключа и остальными цепями, за исключением цепи Сеть |
3,0 3,0 0,75 0,75 |
||
Габаритные размеры прибора, мм | 63х110х73 | ||
Масса прибора, кг, не более | 0,5 | ||
Средний срок службы, лет | 8 | ||
МВ110-224.1ТД | |||
Напряжение питания прибора | от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, Вт, не более | 5 | ||
Количество измерительных каналов: МВ110-224.1ТД | 1 | ||
Разрядность АЦП, бит | 24 | ||
Схема подключения мостового тензодатчика | четырех- или шестипроводная | ||
Сопротивление тензодатчика, Ом | от 87 до 1000 | ||
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее | 87 (четыре датчика сопротивлением 350 Ом) | ||
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока, В |
2,5 ± 5 % | ||
Время обновления данных измерений в канале для МВ110-224.1ТД, мс, не более в режиме с возбуждением датчика постоянным напряжением в режиме с возбуждением датчика знакопеременным напряжением | 25 190 | ||
Время установления рабочего режима (предварительный прогрев), мин, не более | 20 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 | ||
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более | 1200 | ||
Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON | ||
Степень защиты корпуса: со стороны передней панели со стороны клеммной колодки |
IP20 IP00 |
||
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: между корпусом прибора и остальными цепями между цепью входного напряжения питания (Сеть 220В) и остальными цепями между цепью интерфейса RS-485 и измерительными цепями |
3,0 3,0 0,75 |
||
Габаритные размеры прибора, мм МВ110-224.1ТД | 63×110×74 | ||
Масса прибора, кг, не более МВ110-224.1ТД | 0,25 | ||
Средний срок службы, лет | 8 | ||
ОВЕН МВ110-4ТД | |||
Напряжение питания прибора | от 90 до 245 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В) | ||
Потребляемая мощность, Вт, не более | 5 | ||
Количество измерительных каналов | 4 | ||
Разрядность АЦП, бит | 24 | ||
Схема подключения мостового тензодатчика | четырех- или шестипроводная | ||
Сопротивление тензодатчика, Ом | от 87 до 1000 | ||
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал, Ом, не менее | 87 (четыре датчика сопротивлением 350 Ом) | ||
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока, В |
2,5 ± 5 % | ||
Время обновления данных измерений в канале для МВ110-224.4ТД, мс, не более в режиме с возбуждением датчика постоянным напряжением: включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала в режиме с возбуждением датчика знакопеременным напряжением включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала |
25 100 150 350 190 380 570 760 |
||
Время установления рабочего режима (предварительный прогрев), мин, не более | 20 | ||
Максимальная скорость обмена по интерфейсу RS-485, бит/с | 115200 | ||
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485, м, не более | 1200 | ||
Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON | ||
Степень защиты корпуса: со стороны передней панели со стороны клеммной колодки |
IP20 IP00 |
||
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: между корпусом прибора и остальными цепями между цепью входного напряжения питания (Сеть 220В) и остальными цепями между цепью интерфейса RS-485 и измерительными цепями |
3,0 3,0 0,75 |
||
Габаритные размеры прибора, мм МВ110-224.4ТД | 139×110×74 | ||
Масса прибора, кг, не более МВ110-224.4ТД | 0,42 | ||
Средний срок службы, лет | 8 |
