Регуляторы программные МПР51-Щ4.01.RS
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
150-242

Габаритные размеры, мм :
96х96х145

Количество каналов, шт :
5

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

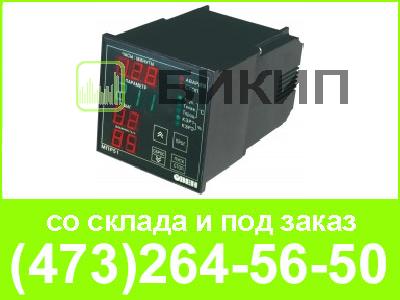

Регулятор, программируемый по времени МПР51-Щ4

Назначение прибора

Программируемый регулятор ОВЕН МПР 51 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

Стандартное применение программируемого измерителя-регулятора:

  • Измеритель-регулятор температуры и влажности;
  • Измеритель-регулятор температуры и разности температур;
  • Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации.

Выпускается в щитовом корпусе Щ-4

Основные возможности измерителя

  • Производит измерение трех параметров:
    • температуры камеры («сухого» термометра) Тсух;
    • температуры «влажного» термометра Твлаж;
    • температуры продукта Тпрод.
  • Обладает двумя пид-регуляторами для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью;
  • Автонастройка пид-регуляторов;
  • Вычисляет два дополнительных параметра:
    • разности температур ΔТ = Тсух – Тпрод;
    • влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров).
  • Имеется дополнительное реле и 8 транзисторных ключей:
    • для сигнализации об аварии и об окончании выполнения программы;
    • для управления дополнительным оборудованием.
  • Четыре выходных реле служат для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств;
  • Различные уровни защиты настроек для разных специалистов;
  • Прибор осуществляет регулирование по заданной пользователем программе;
  • Регистрация контролируемых параметров на ПК, при подключении через адаптер сети ОВЕН АС2 по интерфейсу RS-232;
  • Настройка на ПК с помощью конфигуратора, для подключения используется специальный кабель.

Функциональная схема программируемого по времени измерителя - регулятора ОВЕН МПР51


Регулятор температуры и влажности МПР 51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.

Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1...3.

Прибор имеет две модификации входов:

  • для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
  • для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.

Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.

На каждом шаге программы могут быть заданы:

  • входная величина (из пяти возможных) для каждого ПИД-регулятора;
  • уставки поддерживаемых температур и влажности;
  • условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
  • скорость выхода на уставку;
  • режимы следования импульсов для транзисторных ключей.

Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.

Регулятор МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод, Ψ и ΔТ.

ОВЕН МРП51 технические характеристики

Параметр Значение
Напряжение питания 150…242 В переменного тока частотой 47...63 Гц
или 210...300 В постоянного тока
Диапазон измерения при использовании (в скобках указана разрешающая способность):
датчика ТСМ –50...+200 °С (0,1 °С)
датчика ТСП, Pt100 –80...+750 °С (0,1 °С)
датчика положения задвижки 0...100 % (1 %)
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) ±0,5 %
Количество входных каналов, из них: 5
температуры 3
положения задвижки 2
Количество каналов регулирования 2
Количество выходных реле 5
Количество выходных транзисторных ключей 8
Период следования управляющих импульсов на выходе регулятора 1...120 с
Максимально допустимый ток нагрузки устройств управления:
э/м реле (при ~220 В или =30 В) 4 А
транзисторного ключа (при постоянном напряжении =50 В) 200 мА
Интерфейс связи с ПК последовательный, RS-232 (через адаптер сети АС2)
или RS-485
Длина линии связи прибора с АС2 не более 1000 м
Тип корпуса щитовой Щ4
Габаритные размеры 96х96х145 мм
Степень защиты корпуса со стороны передней панели IP54
Условия эксплуатации
Температура окружающего воздуха +1...+5 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С) 30...80 %



Посмотреть техническое описание на предыдущую продукцию: МПР51-Щ4.03

Посмотреть техническое описание на следующую продукцию: МПР51-Щ4.03.RS
