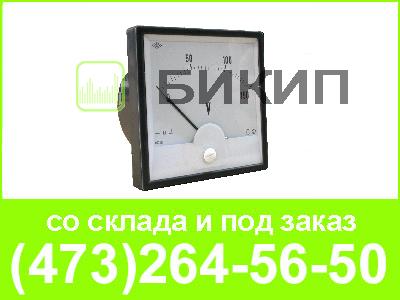

Данные приборы предназначены для установки в щиты с круглыми вырезами.
Расположение измерительного механизма в данных приборах – центральное.
Амперметры и вольтметры предназначены для измерения тока и напряжения в сетях постоянного тока.
Класс точности 1,5; 2,5.
Вырез в щите, мм 92
Длина шкалы, мм, не менее 85
Габаритные размеры 96х96 мм.
Масса 0,2 кг
диапазон измерений | способ включения |
mA - 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 | непосредственно |
А - 1; 2; 3; 5; 10; 15; 20 | непосредственно |
А - 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 750 | с наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035ом |
kA -1; 1,5; 2; 4; 6 | с наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035ом |
V - 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 | непосредственно |
kV - 1; 1,5; 3 | с отдельным добавочным сопротивлением с номинальным током 5 mA |
