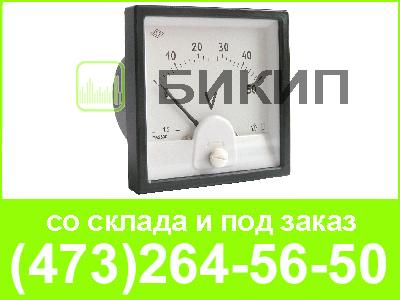

Назначение М42304:
- для измерения тока или напряжения в электрических цепях постоянного тока
Особенности М42304:
- измерительный механизм магнитоэлектрической системы;
- позволяют измерять токи в пределах от 5 μА до 50 μА и напряжения от 25 mV до 1000 mV при прямом включении. Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления;
- могут изготавливаться с нулевой отметкой в начале или в середине шкалы;
- вибропрочность: ускорение 5 м/с2, частота 50 Гц;
- ударопрочность: ускорение 30 м/с2, частота 10…15 ударов в минуту;
- приборы могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м);
- для приборов с повышенной устойчивостью к механическим воздействиям:
а) вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц;
б) ударопрочность: 100 м/с2 – 88000 ударов,
150 м/с2 – 22000 ударов,
500 м/с2 – 2000 ударов
с частотой 80…120 ударов в минуту;
- приборы могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным Заказчика
Краткие технические характеристики М42304:
- Размер лицевой панели: 80х80 мм
- Вырез в щите: Ø77,5 мм
- Класс точности: 1,5 или 2,5
- Вес: не более 0,2 кг
- Температура: -30 … +50 град С
Конечные значения диапазонов измерений М42304:
- способ включения: непосредственно:
μА – 5*; 10; 20; 25*; 30; 50
* только с нулевой отметкой внутри диапазона
- с калиброванными проводами сопротивлением 0,035 Ом
mV – 25**; 50; 75; 150; 300; 500; 750; 1000
** только класса точности 2,5
Особые отметки: заменяет снятые с производства М4204 (< 100μА), М42007, М4210, М4213, М4220, М4221, М4240, М4252 (< 100μА), М4260 (< 100μА), М42102 (< 100μА), М42104, М4256 (< 100μА), ЭА0630, ЭВ0630, ЭА0632, ЭА2232, ЭВ2233, МА0201, МА0203
