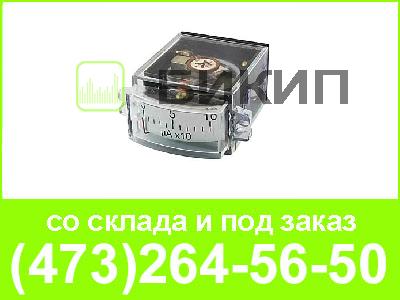

Данные типы приборов имеют квадратные лицевые панели и квадратные корпуса с угловым расположением измерительного механизма.
М42243 применяются в щитах, мозаичных панелях и малогабаритном оборудовании.
Приборы М42243 могут изготавливаться для горизонтальной, либо вертикальной установки с соответствующим расположением шкалы прибора.
Степень защиты, обеспечиваемая корпусами приборов М42243, соответствуют IP53, Степень защиты токоведущих выводов – IP00
Размеры лицевой панели, мм 140х42
Вырез в щите, мм 115х37
Длина шкалы, мм, не менее 94
Класс точности 1.0
Масса, кг, не более 0.5
диапазоны измерения | способ включения |
mA - 5; 20 | непосредственно |
Условия эксплуатации
Температура -50...+60 °С
Относительная влажность 95 % при температуре +35 °С.
Виброустойчивость: ускорение 5...15 m/s2 частота 10...70 Hz.
Удароустойчивость: ускорение 50 m/s2 частота 10...50 ударов в min.
