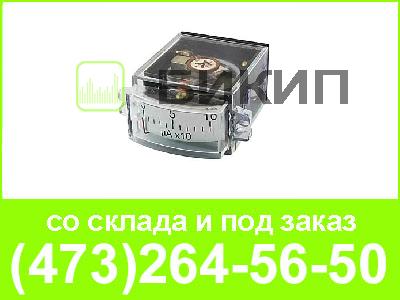

Данные типы приборов имеют квадратные лицевые панели и квадратные корпуса с угловым расположением измерительного механизма.
М42201 применяются в щитах, мозаичных панелях и малогабаритном оборудовании.
Приборы М42201 могут изготавливаться для горизонтальной, либо вертикальной установки с соответствующим расположением шкалы прибора.
Степень защиты, обеспечиваемая корпусами приборов М42201, соответствуют IP53, Степень защиты токоведущих выводов – IP00
Размеры лицевой панели, мм 74х26
Вырез в щите, мм 60.5х24.5
Длина шкалы, мм, не менее 40
Класс точности 1.5; 2.5
Масса, кг, не более 0.2
| диапазоны измерения | способ включения |
| мкА - 100; 150; 200; 250; 300; 400; 500; 600; 750;1000 | непосредственно |
| mA - 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 | непосредственно |
| А - 1; 2; 3; 5; 10 | непосредственно |
| А - 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 6000 | с наружным шунтом 75 mV, калиброванными проводами с сопротивлением 0,035 W |
| А- 7500; 10000; 12500; 15000 | с наружным шунтом 100 mV, калиброванными проводами с сопротивлением 0,035 W |
| V - 2; 3; 7,5; 10; 15; 30; 50; 75; 100; 150; 250; 300; 450; 500; 600 | непосредственно |
| V - 1000; 1500; 3000 | с внешним добавочным сопротивлением с номинальным током 5 mA |
Условия эксплуатации
Температура -50...+60 °С
Относительная влажность 95 % при температуре +35 °С.
Виброустойчивость:
ускорение 5...20 m/s2 частота 10...120 Hz.
Вибропрочность: ускорение 5...30 m/s2, частота 10...120 Hz.
Удароустойчивость: ускорение 30 m/s2 частота 10...50 ударов в min.
Ударопрочность: ускорение 100 m/s2, частота ударов 10...50 в min.
Шунты и добавочные сопротивления в комплект поставки прибора не входят. Постовляются за отдельную плату.
Калиброванные провода входят в комплект поставки.
