Приборы щитовые аналоговые предназначены для измерения постоянного тока и напряжения и выдачи сигнала при достижении измеряемой величиной заданного уровня. Приборы применяются для встраивания в стационарные и переносные устройства контроля, сигнализации и автоматизации различных технологических процессов в энергетике, медицинском приборостроении и других отраслях промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

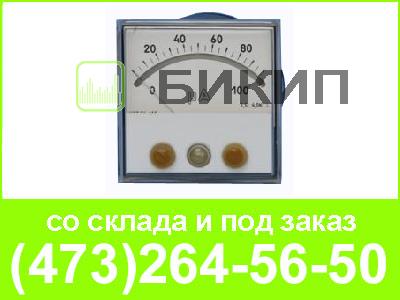

Приборы контактные М286К-М1 – микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры постоянного тока, магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Два независимых друг от друга двухпозиционных контактных устройства (возможность перемещения вдоль шкалы прибора) с контактным датчиком и контактным выходом. Нормальное положение прибора – горизонтальное или вертикальное.
|
Диапазон измерений |
Цена деления |
Внутреннее сопротивление |
Падение напряжения, |
Ток, соответствующий конечной отметке шкалы, мА |
|
0-50 мкА |
1 мкА |
5000 |
|
|
|
0-100 мкА |
5 мкА |
3400 |
|
|
|
0-200 мкА |
10 мкА |
900 |
|
|
|
0-500 мкА |
20 мкА |
700 |
|
|
|
50-0-50 мкА |
5 мкА |
3400 |
|
|
|
100-0-100 мкА |
10 мкА |
900 |
|
|
|
200-0-200 мкА |
10 мкА |
700 |
|
|
|
500-0-500 мкА |
50 мкА |
150 |
|
|
|
0-1 мА |
0,05 мА |
150 |
|
|
|
0-5 мА |
0,2 мА |
20 |
|
|
|
0-10 мА |
0,5 мА |
10 |
|
|
|
0-50 мА |
2 мА |
|
90 |
|
|
0-100 мА |
5 мА |
|
90 |
|
|
0-500 мА |
20 мА |
|
90 |
|
|
1-0-1 мА |
0,1 мА |
150 |
|
|
|
5-0-5 мА |
0,5 мА |
10 |
|
|
|
10-0-10 мА |
1 мА |
10 |
|
|
|
50-0-50 мА |
5 мА |
|
90 |
|
|
100-0-100 мА |
10 мА |
|
90 |
|
|
0-1 А |
0,05 А |
|
90 |
|
|
0-3 А |
0,1 А |
|
90 |
|
|
0-10 А |
0,5 А |
|
90 |
|
|
|
|
|
|
|
|
0-15 мВ |
0,5 мВ |
|
|
1,5 |
|
0-30 мВ |
1 мВ |
|
|
1,5 |
|
0-45 мВ |
1 мВ |
|
|
1,5 |
|
0-60 мВ |
2 мВ |
|
|
1,5 |
|
0-75 мВ |
5 мВ |
|
|
1,5 |
|
0-150 мВ |
5 мВ |
|
|
1,5 |
|
0-3 В |
0,1 В |
|
|
1,0 |
|
0-7,5 В |
0,5 В |
|
|
1,0 |
|
0-15 В |
0,5 В |
|
|
1,0 |
|
0-30 В |
1 В |
|
|
1,0 |
|
0-50 В |
2 В |
|
|
1,0 |
|
0-150 В |
5 В |
|
|
1,0 |
|
0-300 В |
10 В |
|
|
1,0 |
|
Класс точности: |
|
|
по измерению |
2,5 |
|
по срабатыванию |
4,0 |
|
Контактное устройство: |
|
|
ток через замкнутые контакты |
от 1 до 75 мА |
|
напряжение на разомкнутых контактах |
от 24 до 48 В постоянного тока |
|
мощность, коммутируемая контактами |
≤ 3 Вт |
|
Температура окружающего воздуха |
от минус 30 до +50°С |
|
Относительная влажность воздуха |
95 % при температуре 35°C |
|
Масса |
0,25 кг |
|
Габаритные размеры |
80х80х74 мм |
По заказу приборы могут изготавливаться со специальными шкалами.
Пример записи при заказе и в технической документации другой продукции микроамперметра с диапазоном измерений 0-100 мкА с вертикальным положением циферблата:
«Микроамперметр М286К-М1, 100 мкА, вертикальный»
