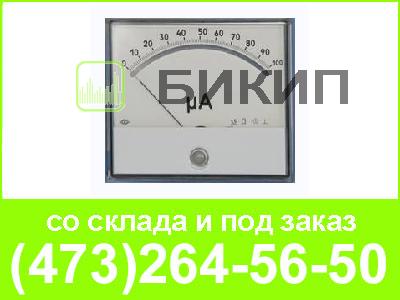

Микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры М2027-М1 предназначены для измерения силы и напряжения постоянного тока, используются в качестве показывающих приборов в переносных и стационарных электро- и радиотехнических устройствах.
Приборы могут быть использованы взамен снятых с производства приборов
М93, М96, М97, М903, М906.
Рабочее положение горизонтальное или вертикальное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочие условия применения:
|
Температура окружающего воздуха |
от минус 40 до +50°С |
|
Относительная влажность воздуха |
98 % при температуре 35 °C |
|
Масса |
0,3 кг |
|
Габаритные размеры |
105х120х72 мм |
Микроамперметры, миллиамперметры, милливольтметры изготавливаются в соответствии с таблицей 1.
Таблица 1
|
Диапазон измерения |
Внутреннее сопротивление |
Класс точности |
Ток полного отклонения |
|
0-50 мкА |
3000 |
0,5; 1,0; 1,5 |
|
|
50-0-50 мкА |
3000 |
|
|
|
50-0-50 мкА |
900 |
|
|
|
0-100 мкА |
3000 |
|
|
|
100-0-100 мкА |
3000 |
|
|
|
0-100 мкА |
900 |
|
|
|
100-0-100 мкА |
900 |
|
|
|
0-200 мкА |
900 |
|
|
|
200-0-200 мкА |
900 |
|
|
|
0-200 мкА |
150 |
1,0 |
|
|
0-200 мкА |
90 |
|
|
|
0-300 мкА |
900 |
0,5; 1,0; 1,5 |
|
|
300-0-300 мкА |
900 |
|
|
|
0-300 мкА |
400 |
|
|
|
300-0-300 мкА |
400 |
|
|
|
0-500 мкА |
350 |
|
|
|
500-0-500 мкА |
350 |
|
|
|
0-500 мкА |
150 |
|
|
|
500-0-500 мкА |
150 |
|
|
|
0-1 мА |
150 |
0,5; 1,0 |
|
|
1-0-1 мА |
150 |
|
|
|
0-5 мА |
50 |
|
|
|
5-0-5 мА |
50 |
|
|
|
0-10 мА |
20 |
|
|
|
10-0-10 мА |
20 |
|
|
|
0-50 мА |
5 |
1,0 |
|
|
50-0-50 мА |
5 |
|
|
|
0-100 мА |
2 |
|
|
|
100-0-100 мА |
2 |
|
|
|
0-10 мВ |
- |
1,5 |
1 |
|
0-15 мВ |
- |
1 |
|
|
0-30 мВ |
- |
3 |
|
|
0-60 мВ |
- |
3 |
Пример записи при заказе микроамперметра М2027-М1, с пределом измерения 100 мкА, внутреннее сопротивление 3000 Ом, исполнение вертикальное,
класса точности 1,0:
«Микроамперметр М2027-М1, вертикальный, 100 мкА, 3000 Ом, кл. 1.0».
Амперметры изготавливаются в соответствии с таблицей 2.
Таблица 2
|
Обозначение прибора
|
Пределы измерений
|
Класс точности прибора
|
Тип наружного шунта
|
Примечание
|
|
М2027-М11
|
1; 2; 3; 5; 10; 15 А 1-0-1; 2-0-2; 3-0-3; 5-0-5; |
0.5 1.0 1.5 |
75ШИСВ.2,
класс точности шунта 0.5 |
Шунты в комплект поставки не входят. Изготовитель шунтов - ОАО "Электроприбор" Вместо указанных шунтов могут применяться другие стандартные шунты с падением напряжения 75 мВ, например 75ШСМ Краснодарского ПО "ЗИП" |
|
М2027-М12
|
20; 30; 50; 75; 100; 20-0-20; 30-0-30; 50-0-50; |
75ШИС,
класс точности шунта 0.5 |
||
|
М2027-М13
|
10; 20; 100; 200А; 10-0-10; 20-0-20; |
75ШИСВ.1,
класс точности шунта 0.2 |
Пример записи при заказе амперметра М2027-М11, с пределом измерения 10 А, класса точности 1.0:
«Амперметр М2027-М11, 10 А, кл. 1.0».
Пример записи при заказе амперметра М2027-М12, с пределом измерения 10-0-10 кА, класса точности 1.5:
«Амперметр М2027-М12, 10-0-10 кА, кл. 1.5».
Вольтметры изготавливаются в соответствии с таблицей 3.
Таблица 3
|
Обозначение прибора
|
Пределы измерений
|
Класс точности прибора
|
Ток потребления,
мА, не более |
Примечание
|
|
М2027-М14
|
1; 1,5; 3; 5; 7,5; 15; 30; 50; 75; 150; 250; 300; 500; 600 В 1-0-1; 1,5-0-1,5; 3-0-3; 5-0-5; |
1.0 1.5 |
1.0
|
По согласованию с заказчиком изготавливаем приборы на другие пределы измерения |
Пример записи при заказе вольтметра М2027-М14, с пределом измерения 15 В, класса точности 0.5:
«Вольтметр М2027-М14, 15 В, кл. 0.5».
