Назначение:
Регуляторы предназначены для регулирования температуры жидких и газообразных сред, неагрессивных к материалам деталей регулятора.

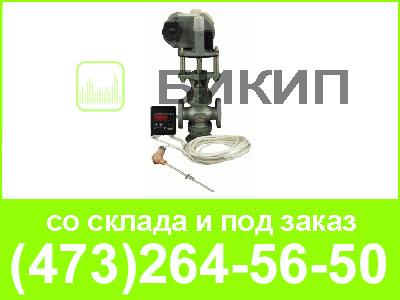

Регуляторы температуры состоят из клапана регулирующего КР-1 с электроприводом, микропроцессорного блока ТРМ-12 и датчика температуры.
Регуляторы обеспечивают регулирование вышеуказанных параметров по ПИД закону без контроля положения клапана.
Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали КР-1 возможно изготовить из стали 20 или 12Х18Н10Т.
Технические характеристики:
| Наименование параметра | Значение |
| Диапазон регулируемых температур, °С | от 0 до +180 |
| Датчик | ТС045-50М.В3 |
| Наименование электронного блока | ТРМ-12 |
| Класс точности, % | ±0,5 |
| Количество датчиков | 1 |
| Тип индикатора | 4-х разрядный светодиодный |
| Исполнение электронного блока/габаритные размеры, мм | настенное (Н)130×105×65
щитовое (Щ1)96×96×70 щитовое (Щ2)96×48×100 |
| Срок службы не менее (лет) | 6 |
| Тип клапана регулирующего | КР-1 |
| Диаметры условных проходов регулирующего органа DN, мм | 25; 32; 40; 50; 80;100 |
| Условная пропускная способность, KN,м3/ч | 6,3; 10; 16; 25; 60; 100 |
| Присоединительные размеры фланцев регулирующего органа | ГОСТ 12815-80 |
| Помехоустойчивость | Соответствует требованиям ГОСТ Р 51522 |
| Наработка на отказ | 100 000 часов |
| Встроенный источник питания | 24В |
| Межповерочный интервал | 3 года |
| Допустимый диапазон рабочих температур электронного блока | —20 до +50 °С |
| Максимальная длина дистанционной связи между датчиком и электронным блоком | 20 метров |
| Диаметр погружной части датчика | 8 мм |
| Максимальная длина дистанционной связи между приводом и электронным блоком | 50 метров |
| Защищенность корпуса от воздействия пыли и воды по ГОСТ 14254 | IP54 (настенный IP44) |
| Защищенность датчика от воздействия пыли и воды по ГОСТ 14254 | IP54 |
| Длины погружения термодатчика | 60, 80, 100, 120, 160, 200, 250, 320, 400 |
