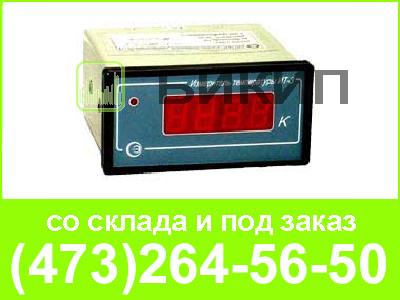

Измерители температуры ИТ – 3 предназначены для измерения и цифровой индикации температуры в градусах Кельвина при работе с внешним датчиком температуры.
Приборы были разработаны по заказу омской “Криогентехники” для высокоточного измерения сверхнизкой температуры сжиженных газов.
Для связи с компьютером ИТ-3 имеют интерфейс RS-485, при помощи которого пользователь может объединить в сеть до 32-х приборов.
Дистанционно можно вводить в ИТ-3 параметры подключенного к ИТ-3 датчика, номер прибора в сети RS-485, значение уставки и осуществлять настройку измерителя.
Встроенное реле сигнализации делает возможным использовать ИТ-3 в качестве аварийного (включать защитные устройства).
Измерители выполнен в металлическом, с защитой от вибраций корпусе настольного исполнения.
- измерение и индикация температуры при работе с внешним датчиком ТСП 100П, ?=0,00391 ?C-1 с индивидуальной градуировкой по четырехпроводной схеме подключения;
- отображение значений измеряемой температуры на четырехразрядном знаковом индикаторе;
- сигнализация о достижении заданной температуры;
- индикатор красного цвета для отображения состояния канала сигнализации (вкл./выкл);
- обмен информацией с компьютером по интерфейсу RS-485;
- при подключении к компьютеру необходимо использовать преобразователь интерфейса RS-232/RS-485 ДДШ 2.206.006;
- обмен информацией;
- между ИТ-3 и преобразователем интерфейса - RS -485;
- между преобразователем интерфейса и компьютером - RS-232.
| Характеристики | ИТ-3-0 | ИТ-3-1 |
| Тип датчика | платиновое термосопротивление 100 Ом с индивидуальной градуировкой | |
| Подключение датчика | 4-проводное включение | |
| Вид индикации | цифровая светодиодная; 4 разряда (высота цифр 14мм). | |
| Разрешающая способность индикации, К | ||
| - для температур менее 100 К | 0,01 | |
| - для температур 100 К и более | 0,1 | |
| Основная абсолютная погрешность, К, не более: | ||
| - для температур 15 ... 25 К | ± 0,2 | |
| - для температур 25…373 К | ± 1 | |
| Количество каналов измерен | 1 | |
| Количество каналов сигнализации | 1 | |
| Значение уставки, К | 333+5 | |
| Индикация замыкания контактов выходных устройств | 1 красный светодиод | |
| Связь с ЭВМ | RS-485 | |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP40 | |
| Материал корпуса | металл | |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.2 | |
| Температура окружающего воздуха, ?С | 0 … 40 | |
| Питание | ~ (198-242) В; (50±2,5) Гц | ~ (216-264) В; (50±2,5) Гц |
| Потребляемая мощность, Вт, не более | 5 | |
| Габаритные размеры, мм, не более | 48х96х95 | |
| Масса, кг, не более | 0,5 | |
