Панели оператора графические ИП320
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
20-28

Габаритные размеры, мм :
172x94x30

Масса, кг не более :
0,5




Минимальная сумма покупки - 2000 руб без НДС.

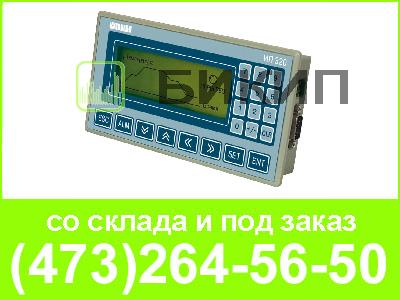

ИП320 панель оператора графическая

Назначение

Графическая панель оператора ИП320 поддерживает совместную работу с  ОВЕН ПЛК, модулями ОВЕН МВА 8, МВУ 8, МДВВ, а также приборами и контроллерами других производителей.

Панель оператора ОЕВН ИП 320 выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

Также смотрите кабель для программирования ИП 320.

Конфигурирование ИП 320

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая предоставляется в комплекте с прибором на компакт-диске. Программа удобна в использовании и доступна в обучении.

Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели.

Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п.

Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.

Основные характеристики панели оператора графической ИП 320

  • Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой;
  • Работа в сети RS-485 и RS-232 в режиме Master;
  • Напряжение питания — 24 В постоянного тока;
  • Поддержка универсального протокола Modbus RTU;
  • Чтение и редактирование значений параметров и передача их в сеть;
  • Парольная защита доступа;
  • Поддержка контроллеров различных фирм-производителей;
  • Бесплатная программа «Конфигуратор ИП 320».

Технические характеристики

Параметр Значение
Напряжение питания 20...28 В постоянного тока
Потребляемая мощность не более 4 Вт
Интерфейсы связи RS-232, RS-485
Скорости работы интерфейсов 2400, 4800, 9600, 19200, 38400,115200 бит/с
Универсальный протокол обмена Modbus RTU
Конструктивное исполнение корпус щитового крепления
Степень защиты корпуса IP65 (со стороны передней панели)
Тип дисплея, диагональ графический монохромный ЖК с подсветкой, 3.7″
Разрешение дисплея 192×64 точки
Размеры дисплея, ДхШ 100×35 мм
Количество кнопок 20
Габаритные размеры, ДхШхГ 172×94×30 мм
Масса не более 0,5 кг
Условия эксплуатации
Температура окружающего воздуха от 0 до +50 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Атмосферное давление 86...106,7 кПа



Посмотреть техническое описание на предыдущую продукцию: ПР110-220.8ДФ.4Р-Ч

Посмотреть техническое описание на следующую продукцию: СП270
