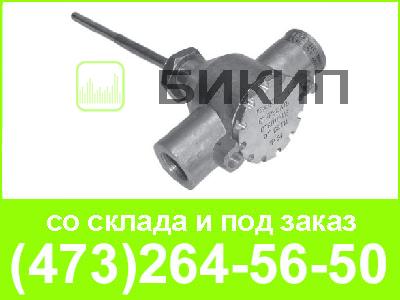

Извещатель тепловой ИП103 применяется для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.
Извещатели ИП103-2В/П имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconduktor), который выдает код, соответствующий текущей температуре и свой идентификационный номер и может быть сопряжен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнализации АСПС-32-23-0300 (АСПС) ТУ 4371-003-12221545-99.
Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей стали. Материал защитного чехла — нержавеющая сталь. Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких извещателей проставляется дополнительный буквенный шифр МР.
Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.
По возможности эксплуатации в рабочем состоянии в различных климатических зонах Извещатели соответствуют группе исполнения Д3 по ГОСТ Р52931-2008 (УХЛ 1.1 по ГОСТ 15150–69) в диапазоне температуры окружающей среды от минус 550С до 700С.
По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 Извещатели имеют следующие исполнения:
- для эксплуатации в атмосфере типа II по ГОСТ 15150-69 (индекс обозначения — А, головка из алюминиевого сплава;
- для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150-69 (индекс обозначения — Н, головка из нержавеющей стали).
Класс Извещателя по НПБ 85-2000 (температурный диапазон срабатывания,С): В (69-85), С (84-100), D (99-115), Е (но в диапазоне от 114 до 1200С).
Извещатель может реализовать функции максимально-дифференциального теплового извещателя класса BR1, CR1, DR1 и ER1 по НПБ 85-2000 (для температуры срабатывания в диапазоне от 700 С до 1200 С по заранее установленному, посредством специальной ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды).
Материал защитной арматуры .сталь 12Х18Н10Т
Материал головки:
- для исполнений А (по рис. 1) — алюминиевый сплав АК7;
- для исполнений Н (по рис. 2) — сталь 12Х18Н10Т;
Степень защищенности от пыли и воды по ГОСТ 14254-96 IP54;
Маркировка взрывозащиты по ГОСТ Р 51330.10-99 1ExibIIAT5Х;
Извещатели поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ?, (возможна поставка с присоединительной резьбой G ?).
В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14мм.
Максимально допустимая температура контролируемой среды, 0С — 150
Средний срок службы до списания, лет, не менее — 8
Масса, кг, не более 2,6
