Извещатели пожарные тепловые взрывозащищённые ИП102 -1В ТУ 4371-118-121506-38-2005 используются в составе систем пожарной сигнализации и предназначены для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.
Извещатели реализуют функции максимальных, максимально-дифференциальных тепловых извещателей и извещателей с дифференциальной характеристикой.В зависимости от температуры и времени срабатывания извещатели подразделяются на классы по НПБ 85-2000 в температурном диапазоне от 69 до 310°С -мм. таблицу 1.
Извещатели имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Маркировка взрывозащиты: в комплекте с кабельным термодатчиком 1ЕxdibIIBT6.
В кабельном термодатчике размещён блок искрозащиты (БИЗ), который обеспечивает его искробезопасность вида ib. Проектирование и монтаж извещателя производится как изделия с видом взрывозащиты «d» (взрывонепроницаемая оболочка).
Извещатели ИП102 могут эксплуатироваться в рабочем состоянии в различных климатических зонах: в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) — индекс в обозначении — Н, в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) — индекс в обозначении — А.
Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов».
Извещатель ИП102 работоспособны в течение 1 часа при температуре, С:
- для корпуса ИП102-1В с электронной схемой 85;
- кабельного термодатчика Извещателя ИП 102-1В 380.
Извещатели поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ?, (возможна поставка с присоединительной резьбой G ?). В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметром по поясной изоляции 8 — 10, 10 — 12 и 12 — 14мм.
Защищённость Извещателей от воздействия пыли и воды IP 65 по ГОСТ 14254-96

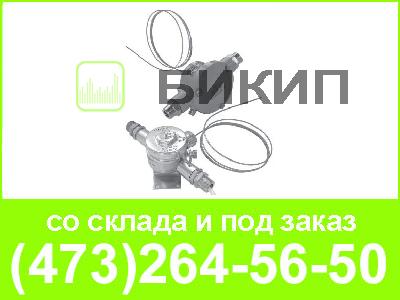

Данный извещатель состоит из корпуса и гибкого герметичного кабельного термодатчика в оболочке из нержавеющей стали. Длина кабельного термодатчика L — от 0,5 до 50,0 м (определяется при заказе), диаметр — 3мм, минимально допустимый радиус изгиба кабеля -15мм.
Масса ИП102-1В, кг, не более.1,3+0,04хL, где L- длина термодатчика, м.
Извещатели в корпусе из алюминиевого сплава предназначены для крепления только на кронштейне, в корпусе из коррозионностойкой стали — для крепления на кронштейне (индекс в обозначении К) или на стене (индекс С). Габаритные размеры Извещателей показаны на рисунках 1-3.
При выпуске из производства Извещатель настраивается на конкретную температуру срабатывания, например 70С.
Извещатель работает в диапазоне напряжения питания от 8 до 28 В от источника постоянного тока или от источника знакопеременного напряжения частотой не более 2Гц со скважностью 0,8 — 0,9.
Номинальное напряжение питания 24 В.
Максимальный потребляемый ток в дежурном режиме (ключ разомкнут) для всех моделей извещателей не превышает 0,1 мА.
В электронной схеме Извещателя установлен нормальноразомкнутый ключ, который замыкается при достижении заданной температуры срабатывания.
Способ подключения извещателей в шлейф пожарной сигнализации — параллельный.
Ток через Извещатель в режиме срабатывания в диапазоне от 2 до 7мА.
Ток через Извещатель в режиме срабатывания ключа регулируется добавочным резистором на клеммной колодке Извещателя. Резистор устанавливается потребителем.
Сопротивление резистора выбирается по формуле
R =(Uпит — 0,33 х I) I,
где R, кОм — регулировочный резистор типа С1-0,125;
Uпит, В- напряжение питания в шлейфе
I, мА — среднее значение тока в шлейфе приёмо-контрольного устройства при срабатывании одного параллельно включённого Извещателя (например, 2 мА).
При питании Извещателя знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.
Извещатель снабжён светодиодом красного цвета, который при достижении температуры срабатывания мигает с частотой 0,5-2Гц. Светодиод размещён на боковой стороне корпуса Извещателя.
Извещатель должен использоваться с приёмоконтрольными приборами типа ППК2, УОТС, Аккорд, Рубин, Старт-4, Яхонт и др.
Модель Извещателя ИП102 |
Kонструктивное исполнение ИП102-1В |
Kласс извещателя по НПБ 85–2000 |
Температура срабатывания, 0С |
||
максимальных |
максимально–
дифференциальных |
с дифференциальной характеристикой |
|||
ИП102–1В |
Состоит из корпуса и гибкого герметичного кабельного термодатчика в оболочке из нержавеющей стали |
В | ВR1 | ВR | 69–85 |
С | СR1 | СR | 84–100 | ||
D | DR1 | DR | 99–115 | ||
E | ER1 | ER | 114–130 | ||
F | FR1 | FR | 129–145 | ||
G | GR1 | GR | 144–160 | ||
H1 | H1R1 | H1R | 159–175 | ||
H2 | H2R1 | H2R | 174–190 | ||
H3 | H3R1 | H3R | 189–205 | ||
H4 | Н4R1 | H4R | 204–220 | ||
H5 | Н5R1 | H5R | 219–235 | ||
H6 | Н6R1 | H6R | 234–250 | ||
H7 | Н7R1 | H7R | 249–265 | ||
H8 | Н8R1 | H8R | 264–280 | ||
H9 | Н9R1 | H9R | 279–295 | ||
H10 | Н10R1 | H10R | 294–310 |
