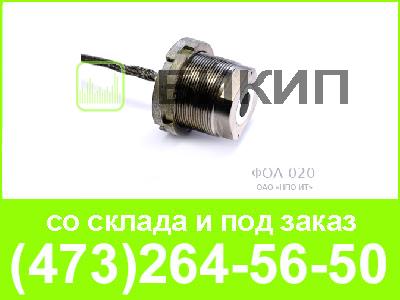

ТЕПЛОПРИЕМНИК ГРАДИЕНТНОГО ТИПА С ПОПЕРЕЧНЫМ ГРАДИЕНТОМ ТЕМПЕРАТУРЫ (БЫ2.821.020 ТУ и БЫ2.821.036 ТУ)
Применяется для измерения теплового воздействия на элементы конструкции космических аппаратов как в ходе наземных испытаний, так и на этапе выведения.
Принцип действия теплоприемников состоит в следующем. Измеряемый тепловой поток поступает в тепловоспринимаюший элемент (ТВЭ), который передаёт его в центральную часть тепловоспринимающего диска (ТВД), изготовленного на основе гетероэпитаксиальной структуры «кремний на сапфире (КНС)». Поступающий в ТВД тепловой поток вызывает градиент температуры от центра к периферии, который преобразуется в термоэлектродвижущую силу (ТЭДС) микросхемой, содержащей пленочную термобатарею из кремниевых ветвей, соединенных алюминиевыми дорожками. Рабочие («горячие») спаи термобатареи находятся в зоне поступления теплового потока, а «холодные» – на периферии. Чувствительность теплоприемника зависит от температуры корпуса, для измерения которой в ТВД имеется пленочный кремниевый терморезистор, расположенный в зоне «холодных» спаев термобатареи. Кабель теплоприемника заканчивается розеткой РС 7ТВ с кожухом. Теплоприемник устанавливается на изделии путем ввинчивания в корпус изделия или в кронштейн в гнездо с резьбой М30х1?6Н. Для фиксации теплоприемника при установке его на изделии используются две контрагайки М30х1?6Н, входящие в состав комплекта поставки.
| Диапазон измерения, кВт/м2 | 0 - 3,5 |
| Спектральный диапазон измеряемого теплового потока, мкм | 0,2 - 10 |
| Чувствительность при 20 °С, мкВ·м2/кВт | 3 - 7 |
| Температурный коэффициент чувствительности, Ом-1, не более | 0,05 |
| Сопротивление термобатареи при 20 °С, Ом | 300 - 1000 |
| Сопротивление терморезистора при 20 °С, Ом | 150 - 500 |
| Сопротивление нагревателя при 20 °С, Ом | 40 - 160 |
| Температурный коэффициент сопротивления терморезистора, 1/град | 0,0012 - 0,0017 |
| Предел допускаемого значения основной погрешности измерения теплового потока с вероятностью 0,95, %, не более | ±5 |
| Показатель термической инерции, не более, с | 2 |
| Время непрерывной работы/технический ресурс работы, час | 500/1000 |
| Соединитель (разъем) | розетка РС 7 ТВ с кожухом |
| Габаритные размеры, мм | d 38 x 30,4 |
| Масса, не более, г | 180 |
