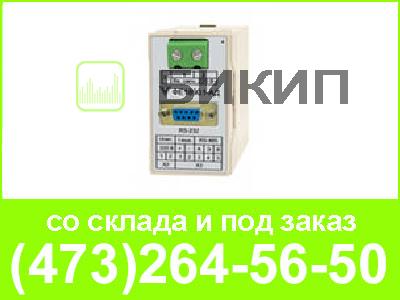

Преобразователи ФЕ1890-АД предназначены для линейного преобразования напряжения и силы тока электрических сетей постоянного и переменного тока частотой 50 Гц в унифицированный сигнал постоянного тока и цифровой сигнал по интерфейсу RS-485.
Преобразователи как автономно, так и в составе автоматизированных систем измерения и управления могут применяться на станциях и подстанциях промышленных предприятий, в том числе на АЭС.
Модификации:
Преобразователь напряжения.
ФЕ1890.1 - АД - Х - Х - Х
Х - входное номинальное напряжение:
1 - 100 В;
2 - 220 В;
3 - 380 В;
Х - диапазон выходного тока:
1 - (-5...0...+5) мА;
2 - (4...20) мА, (4...12...20) мА или (0...20) мА;
Х - напряжение питания:
1 - 24 В постоянного или переменного тока;
2 - 220 В постоянного или переменного тока.
Преобразователь силы тока.
ФЕ1890.2 - АД - Х - Х - Х
Х - входное номинальной ток:
4 - 1 А;
5 - 5 А;
Х - диапазон выходного тока:
1 - (-5...0...+5) мА;
2 - (4...20) мА, (4...12...20) мА или (0...20) мА;
Х - напряжение питания:
1 - 24 В постоянного или переменного тока;
2 - 220 В постоянного или переменного тока.
Преобразователь напряжения низкого уровня.
ФЕ1890.3 - АД - Х - Х - Х
Х - входное номинальное напряжение:
6 - 50 мВ;
7 - 75 мВ;
Х - диапазон выходного тока:
1 - (-5...0...+5) мА;
2 - (4...20) мА, (4...12...20) мА или (0...20) мА;
Х - напряжение питания:
1 - 24 В постоянного или переменного тока;
2 - 220 В постоянного или переменного тока.
Диапазоны входных и выходных сигналов.
| Тип преобразователя | ФЕ1890.1-АД | ФЕ1890.2-АД | ФЕ1890.3-АД |
| Входной номинальный сигнал | 100 В, 220 В, 380 В | 1А, 5А | 50мВ, 75мВ |
| Диапазон выходного тока | (-5…0…+5)мА, 0-20 мА, 4-20мА, 4 – 12 – 20мА | ||
| Вход преобразователя | Резистивный | ||
| Входное сопротивление | Более 500 кОм |
0,075Ом (для тока 1А)
0,015Ом (для тока 5А)
|
Более 1МОм |
| Диапазон измерения входного сигнала | От 1 до 130% от номинального значения | ||
Приведенная погрешность измеряемых параметров.
| Приведенная погрешность измеряемых параметров: | По аналоговому выходу | По цифровому выходу |
| Напряжение и силы переменного тока сети: | +/- 0,2% | +/- 0,2% |
| Напряжения и силы постоянного тока сети: | +/- 0,2% | +/- 0,1% |
| Частоты сети в пределах 45?55 Гц | +/- 0,4% | +/- 0,2% |
Интерфейс.
Для связи с компьютером системы контроля и регулирования преобразователи имеют стандартный последовательный интерфейс RS-485, сигналы которого выведены на отдельный разъем. Использование двухпроводного интерфейса RS-485 позволяет объединить несколько преобразователей, управляемых от одного ПК, с общей длиной линии связи между преобразователями и ПК до 1,2 км.
Конфигурирование параметров.
Программирование параметров прибора осуществляется пользователем, при этом производится:
Монтаж на DIN-рейку с крепежом проводников под винт М4.
Условия эксплуатации:
Срок службы - не менее 10 лет;
Наработка на отказ - более 50000 часов;
Степень защиты корпуса - IP20;
Габаритные размеры 45х77х116 мм;
Масса - не более 0,3 кг;
Потребляемая мощность не более 3 ВА.
Напряжение питания:
Класс безопасности.
Приборы в атомном исполнении с приемкой УО "Концерн "Росэнергоатом" могут применяться в системах, соответствующих класс безопасности 2 или 3 по ОПБ88/97.
Условия электромагнитной совместимости. По устойчивости к помехам преобразователи отвечают требованиям, предъявляемым к группе исполнения III по ГОСТ Р 50746, критерий качества функционирования - В.
