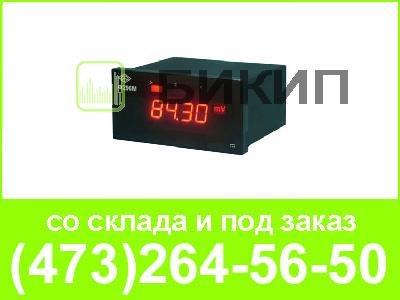

Вольтметры Ф296МВ постоянного тока, цифровые
щитовые однопредельные предназначены для измерение постоянных напряжений, токов или мощностей.
Выполняемые функции:
- измерение;
- индикация результатов измерения;
- сравнение измеряемой величины с заданными в пределах диапазона измерений уставками ("больше", "меньше");
- преобразование измеряемого параметра в выходной унифицированный сигнал силы постоянного тока
от 0 до 5 мА,
от 0 до 20 мА,
от 4 до 20 мА;
- обмен информацией по интерфейсам RS485 или RS-232.
|
Тип
|
Способ включения
|
Предел допускаемой основной погрешности,
% |
±Хк
|
Rвх., МОм,
не менее (Uш, мВ, не более) |
| Ф296МВ-100 мВ |
Непосредственно
|
±[0,05+0,025(Хк/Х-1)]
|
100 мВ |
10 МОм
|
| Ф296МВ-1000 мВ | 1000 мВ | |||
| Ф296МВ-10 В | 10 В |
1 МОм
|
||
| Ф296МВ-100 В | 100 В | |||
| Ф296МА-100 мкА |
Непосредственно
|
100 мкА |
менее 1 мВ
|
|
| Ф296МА-1000 мкА | 1000 мкА |
менее 1 мВ
|
||
| Ф296МА-10 мА | 10 мА |
100 мВ
|
||
| Ф296МА-100 мА | 100 мА |
100 мВ
|
||
| Ф296МА-1000 мА | 1000 мА |
100 мВ
|
||
| Ф296МА-10 А |
С внешним шунтом
75 мВ |
±[0,05+0,025(Хк/Х-1)]
безучета погрешности шунта |
10 А |
100 мВ
|
| Ф296МА-100 А | 100 А |
75 мВ
|
||
| Ф296МА-1000 А | 1000 А |
75 мВ
|
||
| Ф296МЛ-100 Вт |
Непосредственно
|
±[0,25+0,1(Хк/Х-1)]
|
100 Вт |
1 МОм (75 мВ)
|
| Ф296МЛ-1000 Вт | 1000 Вт |
1 МОм (75 мВ)
|
Хк - конечное значение измеряемой величины;
Х - значение измеряемой величины
Rвх - входное сопротивление (для вольтметров);
Uш - падение напряжения (для амперметров).
Рабочие условия применения:
- температура окружающего воздуха от 5 до 50 °С;
- верхнее значение относительной влажности 90 % при температуре 25 °С;
- атмосферное давление (630-800) мм рт. ст.
Габаритные размеры: 160 х 80 х 140 мм.
Установочные размеры: (152+1,0) х (72+0,7) мм.
Масса 0,5 кг.
