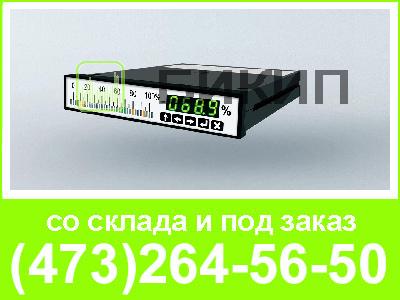

Приборы электронные узкопрофильные Ф1764-АД.

   Электронные узкопрофильные приборы Ф1764-АД предназначены для измерения силы или напряжения постоянного тока (Ф1764.1-АД) и температуры (Ф1764.2-АД), а также для сигнализации об отключении значений измеряемой величины от заданной зоны контроля. Приборы могут применятсья в различных отраслях промышленности, в том числе на АЭС.
   Приборы Ф1764.1-АД предназначены для работы в комплекте с преобразователями электричских и неэлектрических величин и могут иметь встроенный источник питания этих преобразователей (по заказу), а также линейную функцию преобразования либо функцию извлечения квадратного корня.
   Для работы в локальных компьютерных сетях приборы имеют стандартный интерфейс RS-485.
   В приборах обеспечивается гальваническая развязка между всеми электрическими цепями. По расположению надписей на шкале приборы имеют горизонтальное исполнение.
   Приборы могут устанавливаться на щитах и пультах с любым углом наклона к горизонту. Приборы могут использоваться как в цепях технологических защит, так и в цепях аварийных защит, в том числе в цепях технологических и аварийных защит реакторов АЭС.

Диапазоны измерений приборов Ф1764.1-АД

Диапазон измерений*	Входное сопротивление	Падение напряжения на входе
0 - 75 мВ; -75 - 0 - 75 мВ; 0 - 1 В; -1 - 0 - 1 В	100 кОм ± 5%	-
0 - 10 В; -10 - 0 - 10 В; 2 - 10 В	100 кОм ± 5%
0 - 200 мкА; - 0,2 - 0 - 0,2 мА; 0 - 1 мА; -1 - 0 - 1 мА; 0 - 5 мА; -5 - 0 - 5 мА; 0 - 20 мА; -20 - 0 - 20 мА; 4 - 20 мА	-	не более 150 мВ

* - возможны и другие диапазоны измерения (по согласованию)

   Диапазоны показаний и единицы измеряемых физических величин, указываемые на передней панели приборов, могут быть любыми (в соответствие с заказом). Усли дискретно-анлоговая шкала - процентная, а цифровая - в единицах физических величин, то диапазон показаний потребитель может менять по своему усмотрению.

Типы датчиков температуры и диапазоны измерений приборов Ф1764.2-АД

Тип датчика температуры		Диапазон измерений*
Термопреобразователь сопротивления (ТС)**	50М	0... +180 °С
	50П	-50... +600 °С
	100П	-200... +600 °С
Термопара (ТП)***	K	0... +1250 °С
	L	0... +800 °С
	E	0... +1000 °С

* - по предварительному согласованию с изготовителем могут быть изготовлены приборы с другими диапазонами измерений и другими типами датчиков температуры;
** - схема подключения ТС - трехпроводная; сопротивление каждого из проводов - не более 15 Ом;
*** - приборы имеют отключаемый компенсатор температуры свободных концов термопары.

Предел допускаемого значения основной приведенной погрешности.

для приборов Ф1764.1-АД:

• ± 0,2% по цифровому отсчету;
• ± 3% по дискретно-аналоговому отсчету.

для приборов Ф1764.2-АД

• ± 0,5% по цифровому отсчету;
• ± 3% по дискретно-аналоговому отсчету.

Функции преобразования (для приборов Ф1764.1-АД)

• линейная;
• функция извлечения квадртаного корня.

Индикация.
   Приборы имеют цифровую и дискретно-аналоговую индикацию измеряемой величины и значений уставок.
   1. Цифровая индикация. Прибор имеет 4 -разрядный цифровой семисегментный индикатор с фиксированной запятой, с возможностью регулирования яркости. Цвет цифровой индикации (по заказу): красный, желтый, зеленый.
   2. Дискретно-аналоговая индикация. Прибор имеет 3-цветное дискретно-аналоговое отсчетное устройство.     Цвет дискретно-аналогового указателя определяется положением измеряемого сигнала относительно уставок и может быть зеленым, желтым или красным.

Уставки.
Число уставок сигнализации - до 3-х
   Каждая из уставок может работать как на повышение, так и на понижение. Включение и отключение уставок, а также задание их типа и значений производится пользователем при конфигурировании прибора. Дискретность задания уставок равна одной единице младшего разряда цифрового индикатора. Величина гистрезиса срабатывания уставки задается пользователем в пределах от 0 до 5% от диапазона показаний.

Световая сигнализация
   Приборы имеют следующую световую сигнализацию:

• об отрицательном значении измеряемой величины (в виде светящегося индекса "-", расположенного слева от цифрового индикатора);
• о выходе измеряемого сигнала за уставки (в виде изменения цвета указателя измеряемой величины);
• о выходе измеряемого сигнала за пределы диапазона измерений;
• об обрыве линии связи с датчиком температуры либо об обрыве входной цепи (для приборов с диапазонами измерений 4 - 20 мА и 2- 10 В).

Реле
   Прибор может иметь 3 или 4 реле сигнализации. Если установлено 3 реле, то каждое из них имеет одну группу контактов на переключение, если 4 реле - одну группу контактов на замыкание. Реле могут быть, по заказу, электромагнитными или оптоэлектронными (на замыкание). Состояние реле для каждой зоны сигнализации задаются пользователем.

Характеристики электромагнитных реле:
максимальный коммутируемый ток (при практически безиндуктивной нагрузке):

• 2 А при напряжении 250 В переменного тока или 36 В постоянного тока;
• 0,3 А при напряжении 250 В постоянного тока.

минимальный коммутируемый ток: 5 мА при напряжении не менее 10 В;
ресурс реле: 10⁶ циклов

Характеристики оптоэлектронных реле:
максимальный коммутируемый ток: 0,19 А при амплитуде напряжения до 250 В;
минимальный коммутируемый ток: без ограничений;
сопротивление канала в открытом состоянии: не более 10 Ом;
ресурс реле: без ограничений.

Встроенный источник питания внешних преобразователей.
   Для питания первичных преобразователей приборы Ф1764.1-АД могут иметь встроенный источник питания постоянного тока с защитой от короткого замыкания. Напряжение источника питания внешних преобразователей (по заказу):

• 36 В;
• 24 В.

Интерфейс.
   Для связи с компьютером приборы имеют последовательный систменый интрефейс RS-485.

Конфигурирование приборов
   Конфигурирование приборов осуществляется потребителем по интерфейсу либо с собственной клавиатуры прибора с помощью управляющего меню. При этом произоводится:

• задание диапазоны показаний;
• задание функции преобразования;
• задание количества, типа и численных значений уставок;
• задание типа и цвета дискретно-аналогового указателя;
• задание значения гистерезиса выключения сигнализации;
• настройка яркости индикации;
• установка и изменение пароля доступа в управляющее меню;
• задание адрема прибора в сети.

Блок питания П1764-АД
   Блок питания П1764-АД исользуется для подключения приборов с нормальной помехозащищенностью к сети питания ~220 В. Выходное напряжение источника питания П1764-АД - 24 В переменного ткоа частотой 50 Гц; выходная мощность - 30 ВА.

Техническе характеристики

диапазон рабочих температур	от +5 °С до +50 °С
относительная влажность воздуха	80% при 25 °С
сейсмостойкость	7 баллов
помехозащищенность	Приборы обладаются повышенной или нормальной помехозащищенностью ( в зависимости от заказа). Приборы с повышенной помехозащищенностью выполнены в металлических корпусах и могут использоваться в системах, имеющих класс безопасности по ОПБ-88/97 - 2У; степень защиты корпуса по передней панели - IP55; ЭМС - группа IV, А. Приборы с нормальной помехозащищенностью выполнены в пластмассовых корпусах, класс безопасности по ОПБ-88/97 - 3Н; степень защиты корпуса - IP20; ЭМС - группа III, В.
напряжение питания	Питание прибора может осуществляться по одному из следующих вариантов (по заказу): напряжение 6 В переменного тока частотой 50 Гц; напряжение 12 В постоянного тока или переменного тока частотой 50 Гц; напряжение 24 В постоянного или переменного тока частотой 50 Гц; сеть переменного тока напряжением 220 В частотой 50 Гц (для приборов с нормальной помехозащищенностью для подключения к сети питания ~220 В необходим блок питания П1764-АД.)
потребляемая мощность	не более 6 ВА (для приборов без источника питания внешних преобразователей); не более 8 ВА (для приборов с источником питания внешних преобразователей).
масса	не более 0,8 кг
габаритные размеры	160х30х224 мм
срок службы	не менее 10 лет
гарантийный срок эксплуатации	18 мес
средняя наработка на отказ	не менее 50000 час
средняя наработка на отказ по функции формирования сигнала защиты	не менее 100000 час
среднее время восстановления работоспособного состояния прибора	не более 4 час
