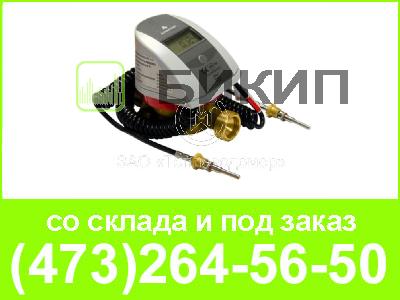

Теплосчетчики ELF предназначены для измерений тепловой энергии (количества теплоты), объема и других параметров теплоносителя в системах водяного теплоснабжения. Теплосчетчики изготовлены в соответствии с документацией "APATOR POWOGAZ S.A.", Польша.
Принцип работы теплосчетчика состоит в измерении температур теплоносителя в подающем и обратном трубопроводах, объема теплоносителя в системах теплоснабжения с последующим расчетом тепловой энергии. Теплосчетчик имеет два исполнения, которые отличаются применяемыми уравнениями измерений тепловой энергии, в зависимости от трубопровода (подающий или обратный), на котором проводится измерение объема теплоносителя счетчиком воды.
Выпускается пять типоразмеров теплосчетчиков, различающихся значениями расхода воды и номинальными диаметрами счетчиков воды. Дополнительно теплосчетчик может комплектоваться интерфейсным модулем для дистанционного считывания информации и работы с дополнительными устройствами (водосчетчики, электросчетчики), оснащенными импульсными выходами.
Теплосчетчик обеспечивает измерение и индикацию на дисплее:
- количества тепловой энергии, (Gcal, GJ или kWh);
- объема воды, m3;
- температуры воды в подающем и обратном трубопроводах, 0°С;
- разности температур в подающем и обратном трубопроводах, 0°С;
- расхода воды (m3/h) и тепловой мощности;
- текущего времени, h,
Теплосчетчик обеспечивает:
- индикацию кодов неисправностей;
- сохранение в архиве результатов измерений;
- сохранение в архиве кодов аварийных ситуаций;
- передачу результатов измерений тепловой энергии или объема воды по импульсному выходу;
- индикацию объема (энергии), соответствующую количеству импульсов полученных по импульсным входам.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Производитель: | Apator PoWoGaz(Польша) |
| Тип: | Крыльчатый |
| Клас точности: | В (класс 2) |
| Пределы измерения диапазона температур, °С: | 5?105 |
| Пределы измерения диапазона разностей температур, °С: | 3?100 |
| Предел измерения температуры преобразователем расхода, °С: | 5?95 |
| Расход воды минимальный, м3/ч; положение-горизонталь Н | 0,025 |
| Расход воды минимальный, м3/ч; положение- вертикаль V | 0,05 |
| Номинальный расход, м3/ч | 2,5 |
| Максимальный расход, м3/ч | 5,0 |
| Порог чувствительности, м3/ч | 0,0075 |
| Наибольшее показание объема, м3 | 9999,999 |
| Максимально допустимое рабочее давление, МПа | 1,6 |
| Единица измерения тепловой энергии | Gcal(по умолчанию); GJ; kWh |
| Наибольшее значение количества тепловой энергии | 9999,999 |
| Тип дисплея | LCD, 7 цифр с высотой 7 мм |
| Системы интерфейс | Модуль RF, M-bus, 4 водосчетчика с имп.выходом |
| Питание | Литиевая батарея 3,6 V; минимум 2,1Аh |
| Время работы батареи, лет, не менее | 6 |
| Габаритные размеры (Д?В?Ш), мм, не более | 130?100?75 |
| Масса, кг, не более | 0,75 |
| Средний срок службы не менее, лет | 12 |
| Гарантийный срок, месяцев | 12 |
| Межповерочный интервал, года | 4 |
