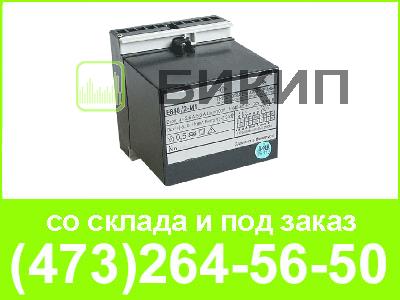

Преобразователи предназначены для линейного преобразования активной мощности трех- и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Информацию несет среднее значение выходного сигнала. Применяются для контроля мощности электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов.
Преобразователи выпускаются в корпусах, предназначенных для навесного монтажа на щитах и панелях, выключаются непосредственно или через измерительные трансформаторы тока и напряжения.
|
Модификация ИП |
Диапазон измерения преобразуемого входного сигнала |
Диапазон изменения выходного сигнала |
Параметры питания |
|||
| ток, А |
напряжение, В |
коэффициент мощности |
ток, мА |
напря- |
||
|
Е848/1-М1 |
0-1 (0-0,5) или 0-5 (0-2,5) |
80-120 |
0-плюс 1-0 |
0-5 |
- |
от измерительной цепи |
|
Е848/2-М1 |
0-1 (0-0,5) или |
80-120 |
0-минус 1-0 плюс 1-0 |
минус 5-0- |
- |
от измерительной цепи |
|
Е848/3-М1 |
0-1 (0-0,5) или |
0-120 |
0-плюс 1-0 |
0-5 |
- |
220 В 45-65 Гц |
|
Е848/4-М1 |
0-1 (0-0,5) или |
0-120 |
0-минус 1-0 плюс 1-0 |
минус 5-0- |
- |
220 В 45-65 Гц |
|
Е848/5-М1 |
0-1 (0-0,5) или |
80-120 |
0-плюс 1-0 |
4-20 |
- |
от измерительной цепи |
|
Е848/6-М1 |
0-1 (0-0,5) или |
0-60 0-120 0-250 0-450 |
0-минус 1-0 плюс 1-0 |
минус 5-0- |
- |
220 В 45-65 Гц |
|
Е848/7-М1 |
0-1 (0-0,5) или |
0-60 0-120 |
0-минус 1-0 плюс 1-0 |
- |
минус 10-0- |
220 В 45-65 Гц |
|
Е848/8-М1 |
0-1 (0-0,5) или |
80-120 |
0-плюс 1-0 |
0-5 |
- |
от измерительной цепи |
|
Е848/9-М1 |
0-1 (0-0,5) или |
0-120 |
0-плюс 1-0 |
0-5 |
- |
220 В 45-65 Гц |
|
Е848/10-М1 |
0-1 (0-0,5) или |
80-120 |
0-минус 1-0 плюс 1-0 |
минус 5-0 |
- |
от измерительной цепи |
|
Е848/11-М1 |
0-1 (0-0,5) или |
0-120 |
0-минус 1-0 0 плюс 1-0 |
минус 5-0 |
- |
220 В 45-65Гц |
|
Е848/12-М1 |
0-1 (0-0,5) или |
0-120 |
0-плюс 1 -0 |
0-2,5-5,0 |
- |
220 В 45-65 Гц |
|
Е848/13-М1 |
0-1 (0-0,5) или |
80-120 |
0-плюс 1-0 |
4-20 |
- |
от измерительной цепи |
Пределы допускаемой приведенной основной погрешности ......................... 0,5
Потребляемая мощность, В·А:
- 0,3 - для каждой последовательной цепи фазы А,В или С
- 0,2 - для параллельной цепи фазы В
- не более 6,0 - для параллельных цепей фазы А или С
Габаритные размеры, мм .................................................. 125х110х125
Масса, кг .............................................................. 1,2
