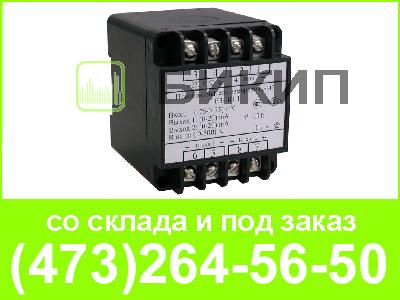

Назначение:
Преобразователи предназначены для линейного преобразования входного сигнала постоянного тока и напряжения в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока.
Преобразователи могут применяться для контроля токов и напряжений электрических систем, установок и для автоматизации различных объектов энергетики сферы обороны, безопасности и промышленности.
Условия эксплуатации:
рабочий диапазон температур.............................................. от -30С до +50С
относительная влажность.................................................. 95% при +35С
Конструктивные параметры:
габаритные размеры....................................................... 70х86х80мм
степень защиты........................................................... IP00
монтаж.....на стандартную DIN-рейку шириной 35мм или непосредственно на панель
масса, не более ......................................................... 0,5кг
Технические характеристики:
предел основной погрешности.............................................. ±0,5%
напряжение питания................... от сети переменного тока напряжением 220В, 50Гц
мощность потребления от цепи питания, не более........................... 5,0ВА
максимально допустимая перегрузка по входному сигналу (длительность).120% (2часа)
| Диапазон измерения входного сигнала |
Диапазон изменения выходного тока, мA |
Сопротивление нагрузки не более, Ом |
Заменяемые аналоги | ||
| Постоянный ток, мA |
Напряжение постоянного тока | выход 1 | выход 2 | ||
| 0-75 мВ | 0-5 | 0-5 | 0-2500 | Е856А;В;С; Е856/1;7 | |
| 0-20 | 0-20 | 0-500 | |||
| 4 -20 | 4 -20 | ||||
| -75÷0÷75 мВ | 0÷2,5÷5 | 0÷2,5÷5 | 0-2500 | Е856АР;ВР;СР;ЕР Е856/3; Е846/2-М1 | |
| -5÷0÷5 | -5÷0÷5 | 0-2000 | |||
| 4÷12÷20 | 4÷12÷20 | 0-500 | |||
| 0÷10÷20 | 0÷10÷20 | ||||
| 0-60 В; 0-100 В; 0-150 В; 0-250 В; 0-500 В; 0-1000 В |
0-5 | 0-2500 | Е857А;В;С Е857/1;3 | ||
| 0-20 | 0-500 | ||||
| 4-20 | |||||
| 0-5 4-20 0-20 -5÷0÷5 |
0-5 | 0-5 | 0-2500 | Е875 (кол-во вых. 2) Е846/1;3-М1 Е875/1;2;3;4 | |
| -5÷0÷5 | -5÷0÷5 | 0-2000 | |||
| 0-20 | 0-20 | 0-500 | |||
| 4-20 | 4-20 | ||||
