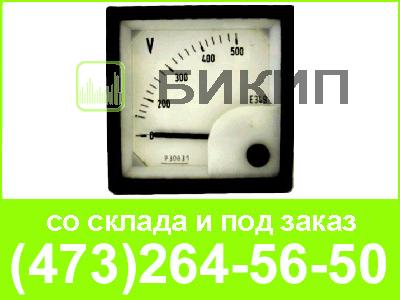

Щитовые
показывающие приборы электромагнитной системы Е 349 предназначены для измерения
тока и напряжения в сетях переменного тока частотой 50 Гц. Подвижная часть
прибора выполнена на растяжках.
|
Наименование прибора |
Конечные значения диапазонов измерений |
Способ подключения |
|
Амперметры |
5; 10; 20; 30; 40; 50; 100; 150; 250; 400; 500; 600; 750 мА; 1; 1,5; 2; 2,5; 4; 5; 6; 10; 20; 25; 30; 40; 50; 60; 75; 100 А |
Непосредственно |
|
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А; 1; 1,2; 1,5; 2; 3 кА |
Через трансформатор тока с вторичным током 1 А |
|
|
4; 5; 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А; 1; 1,2; 1,5; 2; 3; 5; 6; 10; 14; 18; 20; 25; 28; 30; 32; 35; 40 кА |
Через трансформатор тока с вторичным током 5 А |
|
|
Вольтметры |
6; 10; 15; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500 В |
Непосредственно |
|
450; 600; 700 В; 3,5; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 175; 250; 400; 600 кВ |
Через трансформатор напряжения с вторичным напряжением 100 и 110 В |
АМПЕРМЕТР
ПЕРЕГРУЗОЧНЫЙ:
|
Конечное значение |
Способ включения |
|
|
диапазона измерений |
перегрузочной части шкалы |
|
|
1А; 1,5А; 4А; 5А; 6А; 10А; 40А |
2А; 3А; 8А; 10А; 12А; 20А; 80А |
Непосредственно |
|
2,5; 15; 30; 50; 75; 80; 100; 150; 200; 250; 300; 400 А; 0,5; 0,6; 0,8; 1; 1,5; 2; 4; 12 кА |
5; 30; 60; 100; 150; 160; 200; 300; 400; 500; 600; 800 А; 1; 1,2; 1,6; 2; 3; 4; 8; 24 кА |
Через трансформатор тока |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Класс точности |
1,5 |
|||
|
Конечные значения диапазонов измерения: |
|
|||
|
|
- вольтметров, В |
500 |
||
|
|
- амперметров, А |
5; 10; 20; 30; 40; 60; 80; 100 |
||
|
Время установления показаний, сек. |
4 |
|||
|
Диапазон рабочих температур, оС |
от - 40 до + 50 |
|||
|
Относительная влажность при 35 оС, % |
95 |
|||
|
Габаритные размеры, мм: |
|
|||
|
|
- вольтметров и амперметров до 30 А |
72х72х55 |
||
|
- амперметров на 40 А и выше |
72х72х100 |
|||
|
Масса, кг: |
|
|||
|
|
- вольтметров и амперметров до 30 А |
0,3 |
||
|
- амперметров на 40 А и выше |
0,7 |
|||
При заказе
указать: пределы измерения по току или напряжению.
