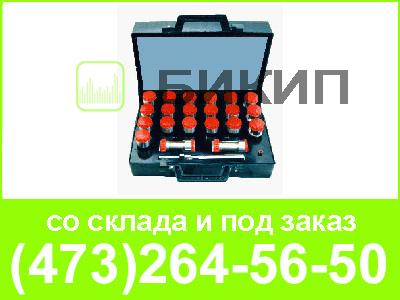

Набор мер образцовых коаксиальных коэффициента стоячей волны (КСВН) и полного сопротивления 2-го разряда ЭК9-180, предназначен для настройки и поверки измерителей КСВН и полных сопротивлений с соединителями типов II (канал 16/6,95 мм) и VIII (канал 16/4,6 мм) по ГОСТ 13317-89, а также для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.
Набор мер состоит из нагрузок Э9-164…Э9-179 и фазосдвигающих отрезков Э2-154…Э2-158.
|
Наименование характеристики |
Значение характеристики |
|
Волновое сопротивление мер, Ом. |
50 75 |
|
Габаритные размеры набора мер в футляре, мм |
300х315х115 |
|
Масса набора мер в футляре, кг |
8 |
| Тип меры | Диапазон частот, ГГц | Волновое сопротивление, Ом | Сопротивление постоянному току (Ro), Ом | КСВН |
| Э9-164 | От 0 до 4,0 | 50 | От 48,9 до 50,9 | 1,00+0,05 |
| Э9-165 | От 58,5 до 60,9 | 1,2±0,05 | ||
| Э9-166 | От 68,4 до 71,2 | 1,4±0,10 | ||
| Э9-167 | От 35,0 до 36,4 | 1,4±0,10 | ||
| Э9-168 | От 98,0 до 102,0 | 2,0±0,10 | ||
| Э9-169 | От 24,4 до 25,4 | 2,0±0,10 | ||
| Э9-170 | От 147,0 до 153,0 | 3,0±0,20 | ||
| Э9-171 | От 16,4 до 17,0 | 3,0±0,20 | ||
| Э9-172 | От 0 до 3,0 | 75 | От 73,5 до 76,5 | 1,00+0,05 |
| Э9-173 | От 88,0 до 91,6 | 1,2±0,05 | ||
| Э9-174 | От 102,9 до 107,1 | 1,4±0,10 | ||
| Э9-175 | От 52,5 до 54,7 | 1,4±0,10 | ||
| Э9-176 | От 147,0 до 153,0 | 2,0±0,10 | ||
| Э9-177 | От 36,7 до 38,2 | 2,0±0,10 | ||
| Э9-178 | От 221,5 до 230,5 | 3,0±0,20 | ||
| Э9-179 | От 24,4 до 25,4 | 3,0±0,20 |
| Тип отрезка | Длина отрезка, мм | |
| Номин. | Пред. откл. | |
| Э2-154 | 56.2 | -0,05 |
| Э2-155 | 46,8 | |
| Э2-156 | 37.5 | |
| Э2-157 | 56.2 | |
| Э2-158 | 37.5 | |
| Наименование | Количество, шт. | Тип соединителя по ГОСТ 133170 | Масса, кг. |
| Нагрузка Э9-164 | 1 | II | 0,21 |
| Нагрузка Э9-165 | |||
| Нагрузка Э9-166 | |||
| Нагрузка Э9-167 | |||
| Нагрузка Э9-168 | |||
| Нагрузка Э9-169 | |||
| Нагрузка Э9-170 | |||
| Нагрузка Э9-171 | |||
| Отрезок коаксиальный Э2-154 |
0,20 | ||
| Отрезок коаксиальный Э2-155 |
0,18 | ||
| Отрезок коаксиальный Э2-156 |
0,16 | ||
| Нагрузка Э9-172 | 1 | VIII | 0,20 |
| Нагрузка Э9-173 | |||
| Нагрузка Э9-174 | |||
| Нагрузка Э9-175 | |||
| Нагрузка Э9-176 | |||
| Нагрузка Э9-177 | |||
| Нагрузка Э9-178 | |||
| Нагрузка Э9-179 | |||
| Отрезок коаксиальный Э2-157 |
0,16 | ||
| Отрезок коаксиальный Э2-158 |
0,13 | ||
| Игла | - | - | |
| Ключ | |||
| Паспорт ДДШ 5.170.000 ПС | |||
| Футляр | |||
| Свидетельство о поверке | |||
| Примечание – По заявке потребителя возможна поставка отдельных нагрузок и отрезков коаксиальных из набора мер. | |||
