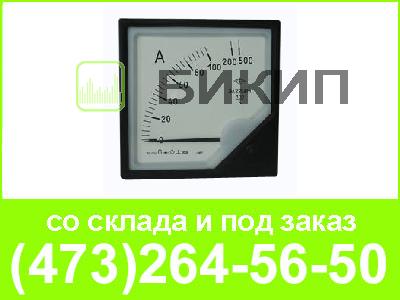

Амперметры ЭА2258М, предназначены для измерения силы переменного тока.
Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)
Амперметры ЭА2258М по габаритным размерам, пределам измерения и другим параметрам могут быть использованы взамен амперметров, килоамперметров Э365, Э377, ЭА0702 , Ц33, Ц330 (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).
Линейная шкала позволяет производить точные измерения во всем диапазоне показаний прибора, в том числе и при малых значениях измеряемого сигнала. Применение успокоителя магнитоэлектрического типа обеспечивает сохранение характеристик приборов в течение всего срока службы, в то время как у аналогов успокоитель жидкостного типа теряет свои свойства через 5-6 лет эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Величина
|
Способ включения
|
Пределы измерений
|
5, 10, 20, 30, 50, 75, 100 А
|
Прямого включения
|
505, 755, 1005, 1505, 2005,
2505, 3005, 4005, 5005 6005, 7505, 8005 А |
Через наружный
трансформатор тока 5 А (или 1, или 5 v3) |
|
1 кА5 (1000/5); 1.2 кА5 (1200/5); |
||
Класс точности |
1,5 или 1,0 |
|
Частотный диапазон |
45 – 55 Гц |
|
Рабочие условия применения: |
|
|
температура |
от минус 30 до +50°С |
|
относительная влажность |
90 % при температуре 30 °C |
|
Масса |
0,5 кг |
|
Габаритные размеры |
120х120х100 мм |
Амперметры прямого включения с пределами измерения до 100 А выполнены так, что провод, в котором измеряется ток, пропускают через отверстие тороидального трансформатора тока, закрепленного на задней панели прибора. При этом в цепи измеряемого тока нет клемм, зажимов, которые могут внести погрешность измерения из-за некачественного контакта, связанного с ослаблением винтовых соединений в течение срока службы прибора, с подгоранием или окислением этих соединений и увеличением их переходного сопротивления.
По согласованию с заказчиком могут изготавливаться приборы с другими пределами измерения, прергрузочные амперметры с перегрузкой 2, 5, 10, приборы с частотным диапазоном до 10 кГц амперметры для работы с ТТ 1 А.
При заказе просьба указывать тип прибора, предел измерения, класс точности, необходимую шкалу, коэффициент трансформации используемого
трансформатора тока
Пример записи при заказе и в технической документации другой продукции для прибора со шкалой 400 А для работы с трансформатором тока с номинальным первичным током 400 А и номинальным вторичным током 5 А класса точности 1,5:
«Амперметр ЭА2258М, 400 А, 400/5, кл. 1,5».
