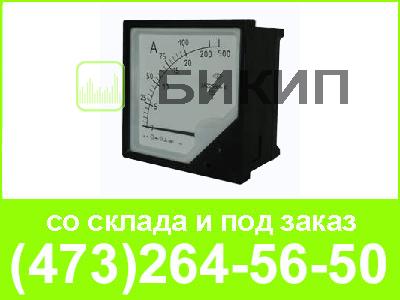

Амперметры щитовые переменного тока с расширенным диапазоном измерения ЭА2258М-10, могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)
Амперметры ЭА2258М-10 по габаритным размерам быть использованы взамен приборов Э365, Э377, ЭА0702, (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).
Прибор имеет две шкалы и два диапазона измерения:
основной диапазон, например, 505 А т.е. 0-5 А (шкала 0-50 А) и дополнительный диапазон, равный 20% от основного (0–1 А, шкала 0-10 А). обе шкалы имеют линейный характер.
Второй диапазон измерения с дополнительной шкалой используется для увеличения чувствительности и точности измерения в области малых токов (от 0 до 1 А) с погрешностью 1,5 %.
Переход от основного диапазона к дополнительному осуществляется нажатием кнопки, расположенной на лицевой панели прибора. При этом происходит безразрывная коммутация, т.е. при нажатии или отпускании кнопки входная цепь прибора (обмотка встроенного трансформатора тока) не разрывается. Это позволяет подключать прибор к вторичным обмоткам стандартных трансформаторов тока без опасения нарушить их нормальную работу.
Основная шкала 0-5 А может иметь (по требованию заказчика) перегрузочную часть – нелинейную зону в конце шкалы, которая обеспечивает возможность грубого измерения токов в режимах перегрузки от 5 до 25 А. Коэффициент перегрузки может быть 2 или 5 (в зависимости от заказа).
Приборы прямого включения на токи до 100 А также имеют дополнительную шкалу, равную 20% от основной. Возможность изготовления таких приборов с перегрузочной шкалой определяется по согласованию с заказчиком.
Конструкция прибора устраняет существенные недостатки широко распространенных приборов типа Э365, ЭА0702 и др. У этих приборов начальный участок шкалы (примерно 25% от длины рабочей части шкалы) представляет собой зону нечувствительности прибора, в результате чего невозможно измерять токи менее 1 А. В приборе ЭА 2258М-10 шкала линейная, поэтому можно измерять практически от 0 до 5 А.
Кроме того, прибор потребляет очень малую мощность от входной цепи, т.е не нагружает внешний измерительный трансформатор тока. Диапазон измерения прибора составляет 0,04А–5А–25А, в то время как у стандартного прибора Э365 диапазон измерения составляет 1-5-25А.
Приборы изготавливаются на диапазон частот измеряемого сигнала 45-55 Гц, однако по заказу могут быть изготовлены на частоты до 10 кГц.
Таким образом, прибор ЭА2258М-10 позволяет измерять токи в значительно более широком диапазоне, позволяет увеличить точность измерения в диапазоне малых токов, может применяться со стандартными трансформаторами тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Величина
|
Способ включения
|
|
Пределы измерений
|
5, 10, 20, 30, 50, 75, 100 А
|
Прямого включения
|
|
505, 755, 1005, 1505, 2005,
2505, 3005, 4005, 5005 6005, 7505, 8005 А |
Через наружный
трансформатор тока 5 А (или 1, или 5 v3) |
|
|
1 кА5; 1.2 кА5; 1.5 кА5; 2 кА5; |
||
|
Класс точности |
1,5 или 1,0 |
|
|
Коэффициент перегрузки |
2 или 5 – по дополнительному |
|
|
Частотный диапазон |
45 – 55 Гц |
|
|
Рабочие условия применения: |
|
|
|
температура |
от минус 30 до +50°С |
|
|
относительная влажность |
90 % при температуре 30 °C |
|
|
Масса |
0,5 кг |
|
|
Габаритные размеры |
120х120х100 мм |
При заказе необходимо указывать предел измерения, класс точности, необходимый коэффициент перегрузки, а также диапазон частот измеряемого сигнала (если он отличается от стандартного 45-55 Гц)
