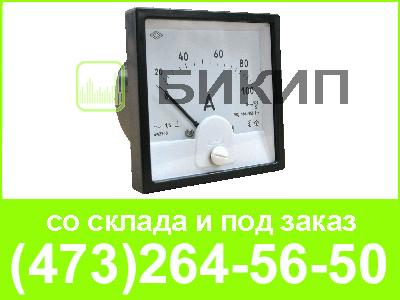

Результаты поиска на складе Э42701 20А | |||
| Наименование | Количество | Цена | Заказ |
| Амперметры щитовые Э42701 20А | Заказ |  | |
| Амперметры щитовые Э42701 20А | Заказ | | |
Щитовые приборы для измерений переменного тока и напряжения выпускаются двух видов:
- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы
Приборы магнитоэлектрические с выпрямителем имеют измерительный механизм с внутрирамочным магнитом, с опорами на кернах или растяжках и выпрямителем в измерительной цепи. Применяются для измерений синусоидального переменного тока или напряжения с частотой от 30 до 20000 Hz. Сочетание магнитоэлектрического механизма с выпрямителем позволяет измерять действующее значение синусоидального тока или напряжения, при использовании в цепях с неискаженной формой синусоидального тока.
Применяемая магнитная система практически не подвержена влиянию внешних магнитных полей, поэтому приборы не нуждаются в дополнительной защите при их установке на щите (панели).
Конструктивно приборы исполняются с квадратными лицевыми панелями и квадратными или круглыми корпусами. По степени защиты, корпуса соответствуют IP50 или IP54, по защите токоведущих стержней - IP00.
Приборы электромагнитной системы позволяют измерять переменный ток и напряжение непосредственно в электрических цепях. Приборы электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнито-мягкого материала. По конструктивному исполнению приборы электромагнитной системы имеют две разновидности измерительных механизмов:
- с плоской катушкой и с подвижным сердечником из магнитомягкого материала, втягивающимся в зазор плоской катушки при пропускании тока;
с круглой катушкой и с двумя сердечниками внутри катушки: неподвижным и подвижным (одним или двумя), которые при пропускании измеряемого тока через катушку намагничиваются одноименно и отталкиваются друг от друга; тем самым стрелка, укрепленная на оси с подвижным сердечником, отклоняется.
Измерительные механизмы имеют опоры на кернах из стали и подпятниках. Успокоение достигается введением силиконовой смазки в нижний подпятник – в приборах с круглой катушкой, и в спиральную пружину, через которую проходит ось – в приборах с плоской катушкой.
Приборы электромагнитной системы, по сравнению с приборами магнитоэлектрической системы с выпрямителями:
- приборы с квадратными лицевыми панелями и квадратными корпусами. Степень защиты корпусов – IP50 или IP54, степень защиты токоведущих стержней – IP00.
Тип прибора |
Ц42302 |
Э42701 |
Ц42300 |
Э42700 |
Ц42702 |
Э42702 |
|||
Размер лицевой панели, mm |
60х60 |
60х60 |
80х80 |
80х80 |
120х120 |
120х120 |
|||
Вырез в щите, mm |
Æ57,5 |
Æ57,5 |
Æ77,5 |
Æ77,5 |
112х112 |
112х112 |
|||
Длина шкалы, mm, не менее |
44 |
44 |
65 |
65 |
90 |
90 |
|||
Класс точности |
mА – 1,5;2,5 |
А – 1,5;2,5 |
2,5 |
А – 1,5;2,5 |
1,5 |
1,5 |
|||
mА,V – 2,5 |
V – 2,5 |
V – 2,5 |
|||||||
Масса, kg, не более |
0,12 |
0,2 |
0,14 |
0,35 |
0,35 |
0,6 |
|||
Ц42702 |
|||||||||
Конечное значение диапазона измерений |
способ включения |
условия эксплуатации |
|||||||
mA - 10; 20; 30; 50; 100; 250; 500 |
непосредственно |
температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С.
Нормальная область частот 50-1000 Hz.
Виброустойчивость: ускорение 5 m/s2 частота 20 Hz.
Вибропрочность: ускорение 15 m/s2, частота 30 Hz.
Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. |
|||||||
|
V – 15; 30; 50; 75; 100; 150; 250; 300; 400;
500; 600 |
|||||||||
V – 450; 500; 600; 750 |
через трансформатор напряжения со вторичным напряжением 100 V |
||||||||
kV - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
|||||||||
Ц42300, Ц42302 |
|||||||||
μA – 25*; 50; 100; 200; 300; 500 |
непосредственно
|
температура -30...+50 °С, относительная влажность 95 % при температуре +35 °С.
Нормальная область частот 45-1000 Hz.
Рабочая область частот 30-45, 1000-20000 Hz для mA и μA; 30-45; 1000-10000 Hz для V.
Вибропрочность: ускорение 5...30 m/s2, частота 10...70 Hz.
Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. |
|||||||
mА - 1; 5; 10; 15; 10-30; 15-50; 30-100; 50-150; 100-300; 150-500; 300-1000 |
|||||||||
V - 0,5-3; 1-7,5; 2-15; 30; 50; 75; 150; 250; 300; 500; 600 |
|||||||||
*– только для микроамперметра Ц42302
Примечание – По согласованию с потребителем возможно изготовление вольтметров Ц42300, Ц42302 для эксплуатации в условиях умеренного климата при температуре от минус 50 до плюс 60 °С и относительной влажности 95 % при температуре плюс 35 °С. |
|||||||||
Э42702 |
|||||||||
диапазон измерений |
способ включения |
условия эксплуатации |
|||||||
mА - 100; 250; 400; 600 |
непосредственно |
температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С.
Виброустойчивость: ускорение 5 m/s2, частота 20 Hz.
Вибропрочность:ускорение 15 m/s2, частота 30 Нz.
Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min.
Нормальная частота и область частот: 45-65, 50, 60, 200, 500, 1000 Hz |
|||||||
А - 1; 1,5;2; 2,5;3; 4; 5; 6; 10; 20; 30; 50; 100 |
|||||||||
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250;
300; 400; 500; 600; 750; 800 |
через трансформатор тока с вторичным током 1 или 5 А |
||||||||
kA - 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 |
|||||||||
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) |
|||||||||
А - 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100 |
непосредственно |
||||||||
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 |
через трансформатор тока с вторичным током 1 или 5 А |
||||||||
kA - 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 |
|||||||||
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) |
|||||||||
A - 1; 3; 5; 10 |
непосредственно |
||||||||
А -1; 10 |
через трансформатор тока с вторичным током 1 А |
||||||||
A - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 |
через трансформатор тока с вторичным током 5 А |
||||||||
kА- 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 |
|||||||||
Э42700, Э42701 |
|||||||||
mА* - 100; 250; 400; 600 |
непосредственно |
температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С.
Вибропрочность: ускорение 5...30 m/s2, частота 10...70 Hz.
Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min.
Нормальная частота и область частот: 45-65; 50,180-550; 60, 180-550; 800,1000 Hz.(для амперметров);
45-65,50,60,200,400,500,800, 1000 Hz.(для вольтметров)
|
|||||||
А -1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* | |||||||||
А -5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | через трансформатор тока с вторичным током 1* или 5 А | ||||||||
kA - 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | |||||||||
V - 10; 30; 50; 100; 150; 250; 500; 600; 750 | с индивидуальным добавочным сопротивлением Р4202 | ||||||||
V -10; 30; 50; 100; 150; 250; 400; 500; 600; 750 | непосредственно | ||||||||
V -400; 450; 500; 600; 750 | через трансформатор напряжения с вторичным напряжением 100 V | ||||||||
kV - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 | |||||||||
*- только для Э42700 Примечание: амперметры и килоамперметры Э42700 могут быть изготовлены с коэффициентом перегрузки 2.
Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1А. | |||||||||
