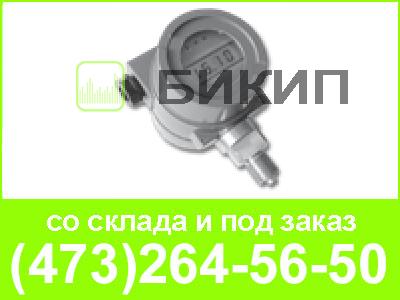

Датчики абсолютного давления ДОН17-М(М1)-ДА-1042-0,5-02-УХЛ2 60кПа
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Аналоговый выходной сигнал, мА :
0-5, 4-20, 5-0, 20-4 (4-20, 20-4)

Предел допускаемой основной погрешности, % :
0,5

Предельные температуры окружающего воздуха и измер:
-30+50, -50+80

Габаритные размеры, мм :
110х135х110




Минимальная сумма покупки - 2000 руб без НДС.

Датчики давления Дон-17: ДИ, ДВ, ДИВ, ДА, ДГ, ДД

Датчики давления Дон 17 предназначены для работы в системах регулирования и управления технологическими процессами для измерения и непрерывного преобразования в унифицированный, аналоговый токовый сигнал и / или цифровой сигнал в стандарте HART -протокола (датчики Дон -17 с индексом «М1»)следующих входных величин:
- избыточного давления (Дон-17-ДИ);
- разряжения (Дон-17-ДВ);
- давления-разряжения (Дон-17-ДИВ);
- абсолютного давления (Дон-17-ДА);
- гидростатического давления (уровня) (Дон-17-ДГ);
- разности давлений (Дон-17-ДД).

Область применения

Датчики давления Дон-17 могут применяться в средах не агрессивных к титановым сплавам, кремнию, стали 12Х18Н10Т и предназначены:

- для работы в системах автоматического контроля, регулирования и управления технологическими процессами со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и си- стемами управления, работающими от стандартного выходного сигнала 0 …5 мА, 4…20 мА, и 5…0 мА, 20…4 мА постоянного тока.

- для работы в системах АСУ ТП

- для установки во взрывоопасных зонах помещений и наружных установок классов В-0, В-1 и В-2;

- для эксплуатации на кораблях, морских судах, с неограниченным районом плавания (индекс МР);

- для нужд ЖКХ.

Конструктивные особенности

Датчики в общепромышленном исполнении выпускаются двух модификаций: с разъемом (вариант исполнения Р) и с клеммной колодкой (К).
Точность измерения обеспечивается встроенным микропроцессором, который производит корректировку выходного сигнала при изменении внешних воздействующих факторов.
Датчик Дон17 и Дон17М имеют корректоры для плавной настройки нуля и диапазона выходного сигнала.
Делитель диапазонов позволяет перестраивать датчики Дон17 и Дон17М на три соседних поддиапазона переключением двух джамперов (перемычек).

Измерение параметров, настройка датчиков с индексом М1 может проводиться дистанционно, как с помощью системных средств АСУТП, так и НART –коммуникатором HCOMM-01 (Датчик воспринимается и другими коммуникатора- ми — Метран-650, НС-275 и др.), что дает возможность настроить и сменить функцию преобразования датчика без калибровки.
Работы производятся по руководству по эксплуатации на коммуникатор.

Для измерения параметров, настройка датчиков при помощи системных средств АСУТП рекомендуется использовать HART-модем (НMODEM) и программное обеспечение HWORK разработки ЗАО НПК «Эталон», которые поставляются по отдельному заказу. Работы производятся по инструкции, поставляемой совместно с программным обеспечением.

Корпус электронного преобразователя датчиков может быть изготовлен из алюминиевого сплава или нержавеющей стали. (для датчиков Дон-17Ех, Дон-17Ех-Вн корпуса изготавливаются только из нержавеющей стали, а корпуса датчиков Дон-17М, Дон-17М1 изготавливается только из алюминиевого сплава).

По требованию потребителя датчик Дон-17 может комплектоваться выносным, цифровым индикаторным устройством ИЖКВ-1В (см стр. 61).

Индикаторное устройство подключается к датчику через выходной разъем и отображает текущее значение измеряемой величины в выбранных потребителем единицах измерения (% от диапазона измерения, кгс/см2, Па, кПа, м.вод.ст и.т.д.)

Датчики Дон -17 с индексом «М» и индексом «М1» могут выпускаться со встроенным жидкокристаллическим или светодиодным индикатором (дополнительное обозначение в заказе).

Коммуникационный протокол HART позволяет подключить к АСУ ТП по одной паре проводов до 15 датчиков с индексом М1.

Таблица 1. Климатическое исполнение датчиков Дон-17.

Код климатического исполнения

Группа исполнения по ГОСТ Р 52931-2008

Вид климатического исполнения по ГОСТ 15150

Предельные температуры окружающего воздуха и измеряемой среды, 0С

1.1

В4

УХЛ3.1

от 5 до 50

1.2

-

от 1 до 80

1.3

С3

от минус 10 до плюс 50

1.4

С4

УХЛ2

от минус 30 до 50

1.5

Д2

от минус 50 до плюс 80

Таблица 2. Сравнительные характеристики датчиков.

Параметры

Дон-17

Дон-17-М

Дон-17-М1

Дон-17s

Диапазон измерения

-100кПа…100МПа

-100кПа…100МПа

-100кПа…100МПа

-20КПа…10МПа

Измерение гидростатического давления

Да

Да

Да

Нет

Измерение разности давления

Да

Да

Да

Нет

Аналоговый выходной сигнал, мА

0-5, 4-20,5-0, 20-4

0-5, 4-20,5-0, 20-4

4-20, 20-4

4-20

Аналоговый сигнал с корневой зависимостью

Да

Да

Да

Нет

Цифровой выходной сигнал HART

Нет

Нет

Да

Нет

Класс точности

0,15 …1,0

0,15 …1,0

0,15 …1,0

0,25-1,5

Количество диапазонов перестройки

4

4

5

Нет

Возможный тип индикатора

Выносной

Встроенный (светодиодный, жидко-кристаллический)

Встроенный (светодиодный, жидко-кристаллический)

Нет

Вид взрывозащиты

0ЕхiaIICT5X

1ExdIICT6

1ExdIICT6

1ExdIICT6

Нет

Эксплуатация

на морских судах (МР)

Да

Нет

Нет

Нет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование, типы, модели датчиков, пределы измерения и погрешности приведены в таблице 3 и 4.

  • Вариация выходного сигнала не превышает половины абсолютного значения предела основной допускаемой погрешности.
  • Дополнительная погрешность датчика, вызванная изменением температуры, измеряемой и окружающей среды в рабочем диапазоне температур (табл. 1), не превышает 0,5 от основной допустимой погрешности.
  • По устойчивости к климатическим воздействиям датчики соответствуют исполнению УХЛ 3.1 по ГОСТ 15150-69 и УХЛ2, датчики с шифром приемки МР соответствуют климатическому исполнению ОМ2 по ГОСТ 15150-69.
  • Датчики предназначены для работы при атмосферном давлении от 84,0 до 106,7кПа (от 630 до 800 мм. рт. ст.), что соответствует группе исполнения P1 по ГОСТ Р52931-2008, и относительной влажности окружающего воздуха (95±3) % при температуре плюс 40°С и ниже без конденсации влаги.
  • Датчики с шифром приемки МР устойчивы к воздействию относительной влажности окружающего воздуха до 100 % при температуре плюс 35°С и более низких температурах с возможной конденсацией влаги.
  • Датчики с шифром приемки МР устойчивы к воздействию инея, росы и к воздействию соляного морского тумана.
  • По устойчивости к механическим воздействиям датчики соответствуют исполнению V2 по ГОСТ Р52931-2008.
  • Степень защиты от воздействия пыли и воды датчиков Дон-17 и Дон-17Ex IP54, датчиков Дон-17Ex–Вн IP65 по ГОСТ 14254-96, а датчиков исполнения 5 IP68.
  • Выходной сигнал 0-5; 4-20; 5-0; 20-4 мА или 0-5; 5-0 В. Характеристика выходного сигнала линейно возрастающая, линейно убывающая, корневая.
  • Напряжение питания Uпит составляет:
    Uпит = (20?30) В для датчиков с выходным сигналом 0-5 мА (5-0 мА);
  • (12+20Rн) В?Uпит?36 В для датчиков с выходным сигналом 4–20 мА (20-4 мА), где Rн – сопротивление нагрузки в кОм.
  • Датчики предназначены для работы при следующих значениях сопротивлений Rн нагрузки (с учетом линии связи):
    – при выходном сигнале 4-20 мА (20-4 мА) не бо-
    лее 1 кОм;
    – при выходном сигнале 0-5 мА (5-0 мА) не более
    2,5 кОм;
    - с индексом М1 не менее 250 Ом и не более 1кОм. Датчики выдерживают перегрузочное давление
    до 1,5 Рmax для датчиков с верхними пределами измерений от 40 до 100МПа (без изменения характеристик после воздействия).
  • Датчики разности давления Дон 17-ДД, Дон17Ex- ДД выдерживают воздействие односторонней перегрузки давлением, равным предельному допускаемому рабочему избыточному давлению по таблице 4. Через 12 часов после окончания перегрузки датчики восстанавливают свои параметры.

Таблица 3

Наименование датчика

Номер модели

Ед. изм.

Ряд верхних пределов измерений

Предел допускаемой
основной погрешности, %

Датчик абсолютного давления Дон-17-ДА

Дон-17Ех–ДА

1042

кПа

16; 25; 40; 60; 100

0,25; 0,5; 1,0

1052

МПа

0,10; 0,16; 0,25; 0,40; 0,60

1062

МПа

0,4; 0,6; 1,0; 1,6; 2,5

1072

МПа

4,0; 6,0; 10,0; 16,0; 25,0

Датчик избыточного давления Дон-17-ДИ

Дон-17Ех–ДИ

1101, 1103

кПа

0,1; 0,16; 0,25; 0,4; 0,6

0,5; 1,0

1111, 1113

кПа

0,25; 0,4; 0,6; 1,0; 1,6

1121, 1123

кПа

1,6; 2,5; 4,0; 6,0; 10,

0,15; 0,25; 0,5

1132; 1135

кПа

6,0; 10,0; 16,0; 25,0; 40,0

1142, 1145

кПа

25; 40; 60; 100; 160

1152, 1155

МПа

0,10; 0,16; 0,25; 0,40; 0,60

1162; 1164; 1165

МПа

0,4; 0,6; 1,0; 1,6; 2,5

1172

МПа

2,5; 4,0; 6,0; 10,0; 16,0

1182

МПа

6; 10; 16; 25; 40

1192

МПа

16; 25; 40; 60; 100

Датчик разрежения Дон-17-ДВ

Дон-17Ех–ДВ

1201, 1203

кПа

0,1; 0,16; 0,25; 0,4; 0,63

0,5; 1,0

1211, 1213

кПа

0,25; 0,4; 0,63;1,0; 1,6

1221, 1223

кПа

1,6; 2,5; 4,0; 6,3; 10

1231; 1232

кПа

6,3; 10; 16; 25; 40

1242

кПа

16; 25; 40; 60; 100

Датчик давления-разрежения Дон-17-ДИВ

Дон- 17Ех–ДИВ

1301, 1303

кПа

±0,05; ±0, ±0,3

0,25 0,5; 1,0

1311, 1313

кПа

±0,125; ±0,2; ±0,3; ±0,5; ±1,0

1321, 1332

кПа

±1,0; ±1,25; ±2,0; ±3,0; ±5,0

0,15; 0,25; 0,5; 1,0

1331; 1332;

кПа

±3,0; ±5,0; ±1,0; ±12,5; ±20,0

1342; 1341

кПа

±12,5; ±20; ±30; ±50; ±80

1352;

Разреж.

Изб. Давление

МПа

-0,1

0,06; 0,15; 0,3;0,5

1362

МПа

-0,1

0,3;0,5;0,9;1,5;2,4

Датчик гидростатического давления

Дон-17-ДГ Дон-17Ех–ДГ

1524; 1525

кПа

1,6; 2,5; 4,0; 6,0; 10

0,15; 0,25; 0,5; 1,0

1534; 1535

кПа

6,0; 10; 16; 25; 40

1544; 1545

кПа

40; 60; 100; 160; 250

1554; 1555

МПа

0,10; 0,16; 0,25; 0,40; 0,60

Таблица 4

Наименование датчика

Номер модели

Ед. изм.

Ряд верхних пределов измерений

Рабочее избыточное давление, МПа

Предел допускаемой основной погрешности, %

Датчик разности давлений Дон-17-ДД

Дон-17Ех–ДД

1413

кПа

0,25; 0,4; 0,6; 1,0; 1,6

4,0

0,15; 0,25; 0,5

1423

кПа

1,6; 2,5; 4,0; 6,3; 10,0

4,0; 10,0

1433

кПа

6,3; 10; 16; 25; 40

16; 25

1443

кПа

40; 63; 100; 160; 250

16; 25; 40

В четырехзначном номере модели:
Первая цифра означает номер разработки из-
делий данного типа предприятия-изготовителя: 1
– тензорезистивные датчики давления, объеди- ненные данной микропроцессорной электриче- ской схемой.s
Вторая цифра соответствует типу измеряе-
мого давления:
0 – абсолютное давление;
1 – избыточное давление;
2 – разрежение;
3 – давление-разрежение;
4 – разность давления;
5 – гидростатическое давление.
Третья цифра соответствует верхнему пре-
делу измерений данной модели:
0 – 0,6 кПа;
1 — 1,6 кПа
2 – 10 кПа;
3 – 40 (60) кПа;
4 – 100 (160; 250) кПа;
5 – 0,6 МПа;
6 – 2,5 МПа;
7 – 16 МПа;
8 – 40 МПа;
9 – 100 МПа.

Четвертая цифра соответствует конструктив- ному исполнению датчика, которое выбирается в соответствии с рисунками габаритных разме- ров датчиков, приведенных на стр.14-17.

Таблица 5

Обозначение исполнения по материалам Материал мембраны Материал фланцев, ниппеля, штуцера, корпуса вентильного блока
01 Сплав 36НХТЮ Углеродистая сталь с покрытием
02 Сплав 36НХТЮ Сталь 12Х18Н10Т
03 Титан ВТ1-0 Титановый сплав
04 Монокристалл кремния Сталь 12Х18Н10Т

Материал уплотнительных колец и прокладок — специальные марки резин и медь по ГОСТ 159-71.

Комплект поставки:

  • датчик;
  • паспорт;
  • руководство по эксплуатации на партию датчиков, отправляемых в один адрес.

По отдельному заказу датчики могут комплектоваться:

  • - монтажными частями (в соответствии с таблицей № 6);
  • - источником питания — см. стр. 42;
  • - вторичными приборами — см. стр. 36;
  • - выносным индикатором.



Посмотреть техническое описание на предыдущую продукцию: ДОН17-М(М1)-ДА-1042-0,5-02-УХЛ2 40кПа

Посмотреть техническое описание на следующую продукцию: ДОН17-М(М1)-ДА-1042-0,5-02-УХЛ2 100кПа
