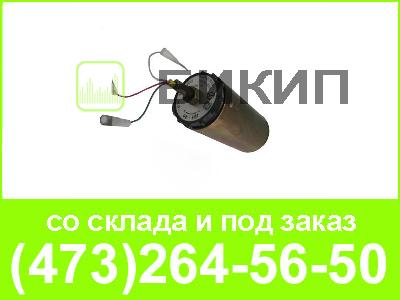

Датчики-реле ТУ 25-02.160217-83 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений.
В зависимости от величины контролируемого давления датчики-реле подразделяются на:
датчики-реле напора - ДН-2,5; ДН-6; ДН-40
датчики-реле тяги - ДТ-2,5; ДТ-40
датчики-реле давления - ДД-0,25; ДД-1,6
датчики-реле перепада напора - ДПН-2,5
датчики-реле напора и тяги - ДНТ-1
Выпускаются датчики-реле как в общепромышленном исполнении, так и в исполнении для АЭС.
Технические характеристики:
Контролируемая среда – воздух, газы и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Датчики-реле предназначены для работы в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
|
Величина зоны возврата, % от верхнего предела уставки (кроме ДНТ-1), не более
Для ДНТ-1 |
10
25 |
|
Коммутируемая мощность
Переменного тока, В*А
Постоянного тока, Вт |
300
70 |
|
Напряжение переменного тока, В до
Постоянного, В |
250
30 |
|
Тип |
Пределы уставок |
Давление перегрузки |
Габаритные размеры, мм не более |
Масса кг, не более |
Аналог из серии ДЕ57, ДЭМ | |
|
D |
H | |||||
|
ДН-2,5 |
0,04-2,5 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЕ 57-2,5 |
|
4-250 кгс/м² |
1000 кгс/м² | |||||
|
ДН-6 |
0,6-6 кПа |
18 кПа |
235 |
180 |
1,9 |
ДЕ 57-6 |
|
60-600 кгс/м² |
1800 кгс/м² | |||||
|
ДН-40 |
0,4-40 кПа |
80 кПа |
55 |
160 |
0,6 |
ДЕ 57-6 |
|
40-4000 кгс/м² |
8000 кгс/м² |
ДЕ 57-40 | ||||
|
ДТ-2,5 |
0,04-2,5 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЕ 57-2,5Т |
|
4-250 кгс/м² |
1000 кгс/м² | |||||
|
ДТ-40 |
0,4-40 кПа |
80 кПа |
55 |
160 |
0,6 |
ДЕ 57-6Т |
|
40-4000 кгс/м² |
8000 кгс/м² |
ДЕ 57-40Т | ||||
|
ДД-0,25 |
0-0,25 МПа |
0,35 МПа |
55 |
160 |
0,6 |
ДЕ 57-200 |
|
0-2,5 кгс/см² |
3,5 кгс/см² | |||||
|
ДД-1,6 |
0,2-1,6 МПа |
2 МПа |
55 |
160 |
0,6 |
ДЕ 57-600 |
|
2-16 кгс/см² |
20 кгс/см² |
ДЕ 57-1600 | ||||
|
ДПН-2,5 |
0,1-2,5 кПа |
10 кПа |
235 |
165 |
1,9 |
ДЕ 57-2,5ПН |
|
10-250 кгс/м² |
1000 кгс/м² | |||||
|
ДНТ-1 |
0,1-0-1,0 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЭМ-107 |
|
10-0-100 кгс/м² |
1000 кгс/м² | |||||
Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз.
Присоединение датчиков-реле ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью штуцера М 12x1,5.
В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.
Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1 для настенного монтажа крепятся посредством кронштейна двумя болтами М8.
Подвод контролируемой среды рекомендуется производить медной или стальной трубками O10x1.
