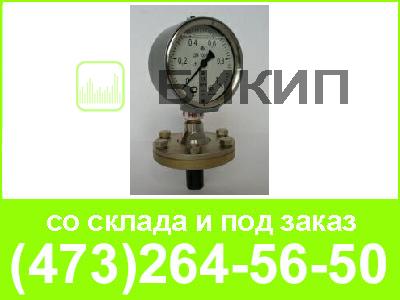

Манометры показывающие ДМР (с разделителем сред)

Назначение:

Манометры показывающие с разделителем сред ДМР зарегистрированы в Госреестре средств измерений под № 26559-04

Манометры с разделителем сред предназначены для измерения избыточного давления сильновязких, загрязненных, застывающих, полимеризирующихся рабочих сред, не агрессивных к материалам деталей (12Х18Н10Т, 36НХТЮ), соприкасающихся непосредственно с этими средами, а также для измерения пульсирующего давления в пищевой, химической, нефтеперерабатывающей, нефтехимической, газовой и других отраслях промышленности.

Основные технические характеристики

Тип ДМР	Верхний предел измерений, МПа	Масса, кг	Диаметр корпуса, мм	Исполнение по монтажу
ДМР 100-М-Ш1	6,0; 10; 16; 25	1,3	100
ДМР 100-Ш1	2,5; 4,0; 6,0; 10; 16; 25	1,2	100
ДМР 160-М-Ш1	6,0; 10; 16; 25	1,9	160
ДМР 160-Ш1	2,5; 4,0; 6,0; 10; 16; 25	1,7	160
ДМР 100-ВУ-Ш1	6,0; 10; 16; 25	1,7	100	«Ш» (Ш1, Ш2) – штуцерное соединение М20х1,5
ДМР 100-М-Ш2	0,6; 1,0; 1,6; 2,5; 4,0	2,2	100
ДМР 100-Ш2	0,6; 1,0; 1,6	2,0	100
ДМР 160-М-Ш2	0,6; 1,0; 1,6; 2,5; 4,0	2,6	160
ДМР 160-Ш2	0,6; 1,0; 1,6	2,4	160
ДМР 100-ВУ-Ш2	0,6; 1,0; 1,6; 2,5; 4,0	2,5	100
ДМР 100-Н	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,9	100	«Н» - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815)
ДМР 160-Н	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,3	160	«Н» - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815)
ДМР 100-М-Д	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,4	100	«Д» - с накидной гайкой по DIN 11851 (на Ду 25; 32; 40; 50 мм)
ДМР 100-Д	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,3	100
ДМР 160-М-Д	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	2,0	160
ДМР 160-Д	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,8	160
ДМР 100-ВУ-Д	0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25	1,8	100
ДМР 100-С	1,0	1,2	100	«С» - фланцевое соединение для сепараторов (аналог РМ 5320)
ДМР 100-ВУ-Г	25	1,8	100	«Г» - внешнее резьбовое соединение для гомогенизаторов производства ОАО«Пищемаш сервис»

Класс точности – 1,5; 2,5.

Степень защиты от воздействия пыли и воды:

IP 54 – для ДМР исполнения ВУ
IP 40 – для всех остальных ДМР

Климатические исполнения:

У2 (ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г), но для работы при температуре от минус 40 до плюс 60°С и относительной влажности 95% при 35°С и более низких температурах, без конденсации влаги;
УХЛ 4.2 (ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С), но для работы при температуре от 5 до 60°С и значениях относительной влажности 80% при 35°С и более низких температурах, без конденсации влаги;
Т2 (ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г), но для работы при температуре от минус 40 до плюс 60°С и значениях относительной влажности 98% при 35°С
04.2. (ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-М-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С), но для работы при температуре от 5 до 60°С и значениях относительной влажности 98% при 35°С.

Масса без учета монтажных деталей приведены в таблице 1.

Более полная информация о манометрах приведена на сайте в разделе документация.

Структура условного обозначения

ДМР Х - Х - Х - Х - Х - Х - Х - Х

Исполнение монтажного комплекта К1, К2 для манометра показывающего с разделителем сред ДМР 100-Н, ДМР 160-Н (согласно таблице 3):

от –00 до –26 – материал фланцев – углеродистая сталь с покрытием кадмием;
от –27 до –53 – материал фланцев – 12Х18Н10Т

К1* - для присоединения к фланцам, по ГОСТ 12815 (без ответного фланца);
К2* - фланцевое соединение по
ГОСТ 12815 (с ответным фланцем);
К3** - для присоединения к гомогенизаторам производства ОАО «Одмез».

Исполнение манометров с разделителем сред ДМР по материалам (согласно таблице 2).

Климатические исполнения манометров с разделителем сред ***:

«УХЛ 4.2», «У2» - обычное;
«УХЛ 4.2 Э», «У2Э» - экспортное;
«04.2», «Т2» - тропическое

Класс точности манометров показывающих с разделителем сред:

«1,5» - 1,5; «2,5» - 2,5.

Верхний предел измерений избыточного давления манометров, с указанием единиц измерения ****.

Исполнения по монтажу****:

«Ш» (Ш1, Ш2) – штуцерное соединение (М20х1,5);
«Н» - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815);
«Д» - с накидной гайкой по DIN 11851 следующих типов:
- «Д-25» - на условный проход 25 мм;
- «Д-32» - на условный проход 32 мм;
- «Д-40» - на условный проход 40 мм;
- «Д-50» - на условный проход 50 мм.
«С» - фланцевое соединение для сепараторов (аналог РМ 5320);
«Г» - внешнее резьбовое соединение для гомогенизаторов производства ОАО «Пищемаш сервис».

Исполнение манометров:

«100», «100-М» - ДМ-100, ДМ-100М – пылезащищенного исполнения с диаметром корпуса 100 мм;
«160», «160-М» - ДМ-160, ДМ-160-М – пылезащищенного исполнения с диаметром корпуса 160 мм;
«100-ВУ» - ДМ-100 ВУ с диаметром корпуса 100 мм, пылеводозащищенного исполнения, виброустойчивый с жидкостным заполнением корпуса.

Оформление заказа

При заказе необходимо указать:

Наименование манометра
Условное обозначение (составляется по структурной схеме, приведенной выше)
Обозначение технических условий – ТУ 4212-101-00227471-2003

Примечания:

* Монтажные комплекты К1 и К2 поставляются только для манометров показывающих с разделителем сред ДМР с исполнением по монтажу «Н».
** Монтажный комплект К3 поставляется только для манометров с разделителем сред с исполнением по монтажу – «Г».
*** УХЛ4.2, УХЛ4.2Э, 04.2 – для ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-М-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С. У2, У2Э, Т2 – для ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г.
**** Верхний предел измерений избыточного давления с указанием единиц измерения и обозначение исполнения по монтажу приведены в таблице 1.
Тип манометра с разделителем сред ДМР «С» поставляется только с диаметром корпуса манометра – 100 мм пылезащищенного исполнения (ДМ 100) с верхним пределом измерений избыточного давления 1 МПа и исполнения по материалу – 04; - 05 (материал мембраны 12Х18Н10Т и крепежного фланца Ст. 20 с покрытием Ц.12.Хр.).
Тип манометра с разделителем сред ДМР «Г» поставляется только с манометром виброустойчивого исполнения с диаметром корпуса 100 мм (ДМ 100-ВУ) и верхним пределом измерений избыточного давления 25 МПа и исполнения по материалу – 04; - 05; - 06 (см. таблицу 2).

Таблица2.

Обозначение исполнений по материалам	Материал мембран (разделителя)	Материал крепежа (гайка, фланец) разделителя на объект	Материал штуцера, соприкасающегося с измеряемой средой ДМР-Ш (штуцерного соединения
01		Ст. 45	Ст. 20
02	36НХТЮ	Ст. 45	12Х18Н10Т
03		14Х17Н10Т	То же
04		Ст. 45	Ст. 20
05	12Х18Н10Т	Ст. 45	12Х18Н10Т
05		14Х17Н10Т	То же

Примечание – Для пищевой промышленности применяются манометры с исполнениями по материалам 04, 05, 06

Таблица3.

Исполнение монтажного комплекта		Условный проход Д, мм	Давление, МПа
-00	-27		0.6
-01	-28	15	1.6
-02	-29		4.0
-03	-30		0.6
-04	-31	20	1.6
-05	-32		4.0
-06	-33		0.6
-07	-34	25	1.6
-08	-35		4.0
-09	-36		0.6
-10	-37		1.6
-11	-38	40	4.0
-12	-39		6.3
-13	-40		10
-14	-41		16
-15	-42		0.6
-16	-43		1.6
-17	-44	50	4.0
-18	-45		6.3
-19	-46		10
-20	-47		16
-21	-48		0.6
-22	-49		1.6
-23	-50	80	4.0
-24	-51		6.3
-25	-52		10
-26	-53		16
