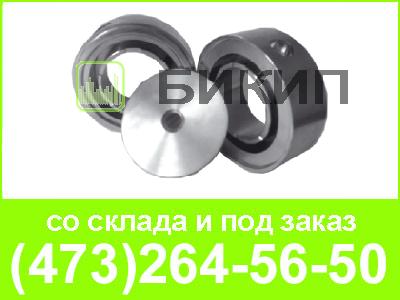

Диафрагмы стандартные для расходомеров с условным давлением до 32 МПа (320 кгс/см2) и условным проходом 50-700 мм предназначены для измерения расхода жидкостей и газов или пара методом переменного перепада давления.
В зависимости от конструкции, способа установки, условного прохода диафрагмы изготавливаются следующих видов :
ДКС — для установки на фланцах с приме-нением промежуточных корпусов-кольцевых камер на условное давление до 10 МПа (100 кгс/см2)
с условным проходом 50-500 мм;
ДВС — для установки непосредственно во фланцах, снабженных кольцевыми камерами на условное давление от 10 до 32 МПа (от 100 до 320 кгс/см2)
с условным проходом 50-200 мм;
ДБС — для установки во фланцах без кольцевых камер или с кольцевыми камерами на условное давление до 4 МПа (40 кгс/см2)
с условным проходом 300-700 мм.
1. Диафрагмы изготавливаются по ГОСТ 26969-86. Диафрагмы ДКС выпускаются исполнения 1 (под фланцы с выступом)
или исполнения 2 (под фланцы с впадиной) и имеют одну пару отбора перепада давления.
По требованию Заказчика количество пар отбора перепада давления может быть увеличено до четырех.
2. Корпуса из стали 20 имеют защитное цинковое покрытие.
3. Материал прокладок — паронит ПМВ по ГОСТ 481-80.
Наименование | Обозначение | Условное давление Ру, МПа | Условные проходы трубопроводов Ду, мм | Материал | ||
корпуса кольцевых камер | диска диафрагмы | Условное обозначение | ||||
Диафрагма камерная | ДКС | 0,6
10,0 |
50, 65, 80, 100,
125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500 |
Сталь 20
ГОСТ 1050-88 |
Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400оС | а |
50, 65, 80, 100,
125, 150, 175, 200, 225, 250, 300 |
Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400°С | Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400°С | б | |||
Диафрагма бескамерная | ДВС | 10,0
32,0 |
50, 65, 80, 100,
125, 150, 175, 200 |
– | Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400°С | б |
ДБС | 0,6
1,6 4,0 |
300, 350, 400,
450, 500, 600 |
Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400°С | б | ||
0,6 | 700 | Ст.12Х18Н10Т ГОСТ 5632-72 при t св.400°С | б | |||
1,6 |
