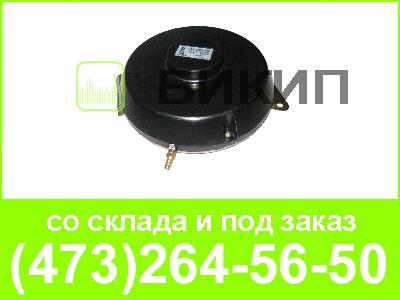

Датчик-реле напора и тяги ДЕМ-107 предназначен для использования в автоматических и автоматизированных системах контроля. Управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги). Контролируемая среда воздух, газ, топочные (уходящие) газы, неагрессивные к алюминиевому сплаву АЛ9 и маслостойкой резине.
ДЕМ-107 конструктивно прост, удобен в эксплуатации, не требует высокой квалификации в обслуживании.
Преимуществом является малая величина зоны возврата 2-10 Па.
Технические характеристики:
Датчик-реле предназначен для работы в условиях:
-температура окружающего воздуха от -30 до +50 °С
-относительная влажность (95±3)% при температуре 35 °С;
-вибрация частотой до 25 Гц, амплитуда не более 0,1 мм.
|
диапазон настройки уставок, кПа
|
-0,15…0…+0,15 (-15…0…+15)
|
|
Нормируемая величина разброса срабатывания, не более:
– уставка 0 кПа
– уставка +0,15 кПа
– уставка -0,15 кПа
|
Разброс +2 Па
Разброс ±5 Па
Разброс ±5 Па
|
|
Разброс на промежуточных уставках рассчитывается по формуле,
где N – величина уставки в Па
|
? = ±(2±0,02N)
|
|
Величина зоны возврата, Па (кгс/м?)
|
2 – 10 (0,2 – 1)
|
|
давление перегрузки, кПа (кгс/м?)
напора
тяги
|
5 (500)
1 (100)
|
|
напряжение постоянного тока, В
|
30
|
|
Номинальная величина силы тока. мА
|
100
|
|
Габаритные размеры, мм
|
255?285?80
|
|
Масса, кг
|
2,4
|
