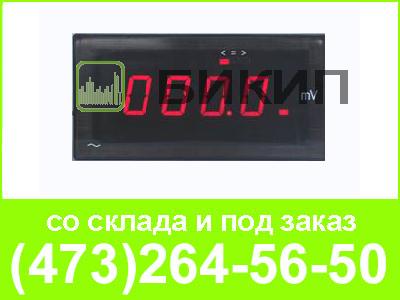

Вольтметры ЦВ2101

Приборы предназначены для измерения действующих значений напряжений, для ввода результата измерения в системы обработки и регистрации информации, а также для передачи результатов измерения по каналам телемеханики.
Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)

Приборы отличаются от ранее выпускаемых аналогов целым рядом преимуществ:

возможностью измерения среднеквадратичных (действующих) значений сигналов переменного тока независимо от формы кривой сигнала;
наличием одного из выходов: RS232, RS485 или токового выхода;
увеличенной дальностью отсчета показаний за счет применения ярких светодиодных индикаторов с размером цифр до 25 мм;
наличием блока уставок, осуществляющего сравнение измеряемой величины с заданными значениями, индикацией результата сравнения, наличием выходного сигнала результата сравнения (задание уставок осуществляется программно через интерфейсы RS-232 или
RS-485);
возможностью коммутации цепей нагрузок по результатам сравнения измеряемой величины с заданными в пределах диапазона измерений двумя уставками.
возможностью работы со стандартными трансформаторами напряжения (ТН) с выходным напряжением 100 В;
возможностью введения масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТН;
гальванической развязкой входных, выходных цепей и цепей питания;
повышенной надежностью за счет применения более надежных комплектующих изделий, а также за счет сокращения их числа, применения автоматизированной установки и пайки элементов.

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сокращенное условное обозначение прибора	Номинальное значение измеряемого входного сигнала Хн	Цена единицы младшего разряда
ЦВ2101 - 001	100 мВ	0,1 мВ
ЦВ2101 - 002	200 мВ	0,1 мВ
ЦВ2101 - 003	500 мВ	0,1 мВ
ЦВ2101 - 004	1 В	0,001 В
ЦВ2101 - 005	2В	0,001 В
ЦВ2101 – 006	5 В	0,001 В
ЦВ2101 – 007	10 В	0,01 В
ЦВ2101 – 008	20 В	0,01 В
ЦВ2101 – 009	50 В	0,01 В
ЦВ2101 – 010	100 В	0,1 В
ЦВ2101 – 011	200 В	0,1 В
ЦВ2101 – 012	500 В	0,1 В

Пределы измерения	от 100 мВ до 500 В (прямое включение), от 500100 В до 750 кВ100 В (через ТН 100 В)
Класс точности	0,2
Допустимые искажения формы кривой измеряемого сигнала	коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й.
Допускаемые перегрузки по входному каналу	- напряжением, превышающим в 2 раза номинальное значение, в течение 2 ч;
Отображаемая информация	- значение измеренной величины в виде 4-разрядного десятичного числа и запятой; - знак «~»; - знаки уставок «>», «=» и «<»; - размерность «mV», «V», «kV»;
Число уставок	2
Количество коммутируемых цепей	2
Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток	250 В 100 мА
Напряжение питания	~ от100 до 220 В 50 Гц или = от 100 до300 В
Потребляемая мощность	не более 10 ВА
Габаритные размеры	не более 160 ×80×140 мм
Высота цифр индикаторного устройства	25 мм
Масса	не более 1 кг
Рабочие условия применения: - температура окружающего воздуха - относительная влажность	от плюс 5 до плюс 50 °С; 90 % при температуре 25 °С.

Пример записи при заказе:

ЦВ2101-ХХХ-Y-ZW, где

XXX – верхний предел измерения:
001 – 100 мВ; 002 – 200 мВ; 003 – 500 мВ; 004 – 1 В; 005 – 2 В;
006 – 5 В; 007 – 10 В; 008 – 20 В; 009 – 50 В;
010 – 100 В; 011 – 200 В; 012 – 500 В;
010 с учетом коэффициента трансформации – для измерения с внешним трансформатором напряжения, конкретное значение первичного напряжения внешнего трансформатора при заказе указывается в скобках после условного обозначения

Y – цвет свечения индикаторов: К - красный и В - зеленый;
Z – интерфейс: 1-для RS-232, 2-для RS-485;

W – наличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0 до 5 мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20 мА;
- 0 – токовый выход отсутствует.

Пример записи вольтметра для измерений с использованием внешнего трансформатора напряжения со значением первичного напряжения 250 кВ, цветом свечения индикаторов – красным, интерфейс RS-485, наличием токового выхода от 0 до 5 мА:
«Вольтметр ЦВ2101 – 010-К-21 (250 кВ)»

Пример записи вольтметра с номинальным значением 50 В, цветом свечения индикаторов – красным, интерфейс RS-232, наличием токового выхода от 4 до 20 мА:
«Вольтметр ЦВ2101 – 009-К-12»
