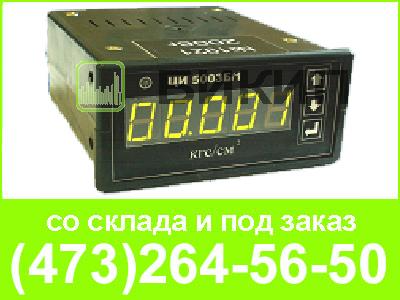

Цифровой измеритель ЦИ5003/Б1

Приборы предназначены для измерения унифицированного выходного токового сигнала 4-20 мА датчиков физических величин (давления, температуры, влажности, расхода, уровня и т.п.) и отображения текущего значения физической величины на цифровом табло.

Удалённость от датчика физических величин до 1000 метров.
Измерение производится включением входной двухполюсной цепи прибора в разрыв токовой петли. Место включения прибора в разрыв токовой петли не регламентируется. При использовании для индикации светодиодной панели дополнительное питание прибора гальванически развязано с измерительной цепью.

Для работы в системах автоматического управления, контроля и регулирования производственных процессов модификации прибора имеют дополнительно стандартный цифровой интерфейс RS-232, RS-485. Входная двухполюсная цепь прибора включается в разрыв токовой петли датчика и гальванически (оптически) развязана с преобразовательной частью прибора.
Расположенные на передней панели прибора сенсорные элементы управления позволяют произвести настройку прибора, корректировку погрешности и перекалибровку, а также установку значений уставок срабатывания электроконтактного устройства.

Приборы имеют защиту в соответствии с требованиями электромагнитной совместимости и соответствуют группе (II) А по ГОСТ Р 50746-2000.

Основные технические характеристики:

• Модификации:
• ЦИ5003Б/1 - цифровая индикация текущего значения физической величины (давления, температуры и т.д.) на светодиодном дисплее, гальваническая развязка входной цепи и цепи питания
• ЦИ5003Б/2 - цифровая индикация текущего значения физической величины (давления, температуры и т.д.) на светодиодном дисплее, гальваническая развязка входной цепи и цепи питания, сигнализация повышения или понижения физической величины установленных граничных значений
• Класс точности - предел допускаемой основной погрешности ±0,05%
• Степень защиты - IP40; со стороны передней панели - IP54
• Масса приборов - не более 0,2 кг
• Средний срок службы - 10 лет
• Материал корпуса: ударопрочный полистирол

• Рабочая температура окружающей среды - от -30 до +55°С) по ГОСТ 15150-69

Электротехнические параметры

• Электротехнические параметры приборов:
• входной сигнал – постоянный ток: 4-20 мА
• Напряжение питания 9-36 В
• Потребляемая мощность приборов не более: 3,6 В·А
• Схема подключения прибора

Параметры сигнализирующего устройства для ЦИ5003Б/2

• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
  • III - два размыкающих контакта
  • IV - два замыкающих контакта
  • V - один контакт размыкающий, другой замыкающий

  • VI - один контакт замыкающий, другой размыкающий

• Ток коммутации 5А
• Напряжение коммутации 220 В
