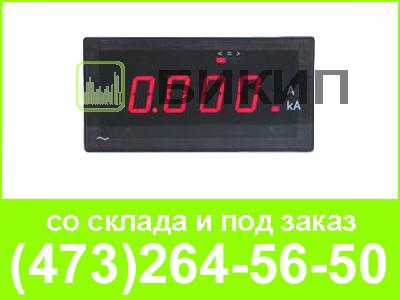

Амперметры ЦА2101

Приборы предназначены для измерения действующих значений токов, для ввода результата измерения в системы обработки и регистрации информации, а также для передачи результатов измерения по каналам телемеханики.
Амперметры ЦА2101 могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)

Приборы отличаются от ранее выпускаемых аналогов целым рядом преимуществ:

возможностью измерения среднеквадратичных (действующих) значений сигналов переменного тока независимо от формы кривой сигнала;
наличием одного из выходов: RS232, RS485 или токового выхода;
увеличенной дальностью отсчета показаний за счет применения ярких светодиодных индикаторов с размером цифр до 25 мм;
наличием блока уставок, осуществляющего сравнение измеряемой величины с заданными значениями, индикацией результата сравнения, наличием выходного сигнала результата сравнения;
возможностью коммутации цепей нагрузок по результатам сравнения измеряемой величины с заданными в пределах диапазона измерений двумя уставками.
возможностью работы со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А;
возможностью введения масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ;
гальванической развязкой входных, выходных цепей и цепей питания;
повышенной надежностью за счет применения более надежных комплектующих изделий, а также за счет сокращения их числа, применения автоматизированной установки и пайки элементов.

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сокращенное условное обозначение прибора	Номинальное значение измеряемого входного сигнала Хн	Цена единицы младшего разряда
ЦА2101 - 001	100 мА	0,1 мА
ЦА2101 - 002	50 мА	0,01 мА
ЦА2101 - 003	10 мА	0,01 мА
ЦА2101 - 004	1 А	0,001 А
ЦА2101 - 005	5 А	0,001 А

Пределы измерения	от 10 мА до 5 А (прямое включение), от 505 до 50005 А (через ТТ 5А)
Класс точности	0,2
Допустимые искажения формы кривой измеряемого сигнала	коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й.
Допускаемые перегрузки по входному каналу	- две перегрузки током, превышающим в 7 раз номинальное значение, длительностью по 15 с, с интервалом 60 с; - две перегрузки током, превышающим в 10 раз номинальное значение, длительностью по 5 с, с интервалом 10 с; - пять перегрузок током, превышающим в 20 раз номинальное значение, длительностью по 1 с, с интервалом 300 с.
Отображаемая информация	- значение измеренной величины в виде 4-разрядного десятичного числа и запятой; - знак «~»; - знаки уставок «>», «=» и «<»; - размерность «mА», «А», «kА»;
Число уставок	2
Количество коммутируемых цепей	2
Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток	250 В не более 100 мА
Напряжение питания	~ от100 до 220 В 50 Гц или = от 100 до300 В
Потребляемая мощность	не более 10 ВА
Габаритные размеры	не более 160 ×80×140 мм
Высота цифр индикаторного устройства	25 мм
Масса	не более 1 кг
Рабочие условия применения: - температура окружающего воздуха - относительная влажность	от плюс 5 до плюс 50 °С; 90 % при температуре 25 °С.

Пример записи при заказе:

ЦА2101-ХХХ-Y-ZW, где

XXX – верхний предел измерения:
001 – 100 мА; 002 – 50 мА; 003 – 10 мА; 004 – 1 А; 005 – 5А
004 или 005 с учетом коэффициента трансформации – для измерения с внешним трансформатором тока, конкретное значение первичного тока внешнего трансформатора при заказе указывается в скобках после условного обозначения

Y – цвет свечения индикаторов: К - красный и В - зеленый;
Z – интерфейс: 1-для RS-232, 2-для RS-485;

W – наличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0 до 5 мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20 мА;
- 0 – токовый выход отсутствует.

Пример записи амперметра для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, вторичного тока 5 А, цветом свечения индикаторов – зеленым, интерфейс RS-485, без токового выхода:
«Амперметр ЦА2101 – 005-В-20 (2кА) »
