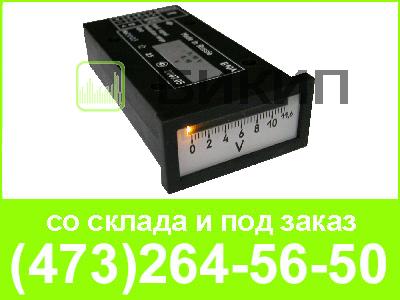

Назначение:
Предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока
и отображения результата измерения дискретно - аналоговом отсчетном устройстве.
Дискретно - аналоговое отсчетное устройство (ОУ) представляет собой светящийся столбик,
состоящий из включенных друг за другом светодиодных индикаторов.
Рабочие условия эксплуатации:
- температура окружающего воздуха от - +1 С до +50 С;
- относительная влажность воздуха не более - 98% при +35 С;
- степень защиты по передней панели - IP20;
- основная приведенная погрешность, % - +2,5;
- приборы являются виброустойчивыми и сейсмостойкими;
- питание приборов -(24 4) В;
- потребляемая мощность - не более 1,5 ВА;
- количество светодиодных индикаторов дискретно-аналогового ОУ - 30
Цвет передней рамки и лицевой панели - белый, серый, черный
Цвет светодиодных индикаторов - зеленый, красный или желтый
Приборы могут иметь один из следующих диапазонов входного сигнала постоянного тока:
от 0 до 75 мВ, от 0 до 200 мВ, от 0 до 1 В, от 0 до 10 В, от 2 до 10 В, от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА.
Входное сопротивление при измерении напряжения постоянного тока равно (100 2) кОм.
Особенности:
- предусмотрена возможность изменения диапазона показаний и путем смены лицевой панели
- световая сигнализация о превышении конечного значения диапазона показаний на 8% и об обрыве входной цепи (для диапазонов входного сигнала от 2 до 10 В и от 4 до 20 мА);
- защита от превышения напряжения питания до 36 В, от смены полярности напряжения питания, смены единицы измерения
Конструктивное исполнение |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
по рамке |
по корпусу |
||
Б10А.Г |
50×25×5 |
45,8×20,8×90 /p> |
0,25 |
Б10А.В |
25×50×5 |
20,8×45,8×90 |
