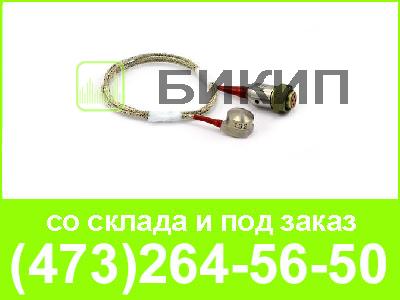

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 132
Миниатюрный вибропреобразователь АВС 132 предназначен для измерения вибрационных и ускорений в широком диапазоне частот на объектах РКТ, летательных аппаратах; для контроля вибрации станков и малогабаритных механизмов, а также для использования в других видах промышленности. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – изгибного типа. Вибропреобразователь выполнен по однопроводной электрической схеме. Отличительная особенность вибропреобразователя – малый вес, высокая помехозащищенность, вибропрочность и надежность. Корпус вибропреобразователя герметично уплотненный. Модификации вибропреобразователя АВС 132-03, АВС 132-05 имеют особо высокую емкость и удельную чувствительность в малых габаритах. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи шпильки с резьбой М2,5 длиной 4 мм или при помощи клеев холодного отверждения.
| АВС 132 | АВС 132-02 | АВС 132-03 | АВС 132-04 | АВС 132-05 | |
| Коэффициент преобразования по заряду, пКл/g | 7 | 1,4 | 50 | 45 | 40 |
| Диапазон рабочих частот, Гц | 10 - 10000 | 10 - 8000 | 10 - 4000 | ||
| Отн.коэффициент поперечного преобразования, не менее, % | 3 | ||||
| Основная погрешность, не более, % | 5 | ||||
| Диапазон рабочих температур, °С | -50 - +200 | ||||
| Верхний предел ускорений вибрация, g удар, g |
3000 5000 |
3200 6000 |
1600 3000 |
800 1200 |
800 1500 |
| Масса (без кабеля), г | 3,3 | ||||
