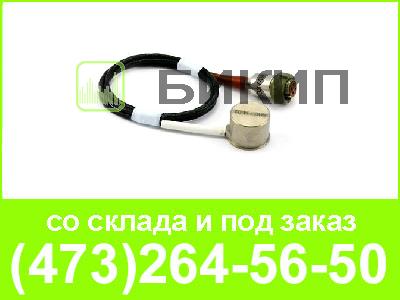

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 114
Вибропреобразователь АНС 114 - дифференциальный вибропреобразователь - предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – изгибного типа. Вибропреобразователь выполнен по дифференциальным механической и электрической схемам. Модификации вибропреобразователя АНС 114-09…АНС 114-11 имеют высокую емкость и удельную зарядовую чувсвительность в малых габаритах. Отличительная особенность вибропреобразователя – высокая помехоустойчивость. Корпус вибропреобразователя герметично уплотненный, выполнен из титанового сплава. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя клеевое или на двух винтах с помощью кольца или специального кронштейна на две посадочные поверхности.
| АНС 114/-01/-02/-03/-04/-06/-07/-08/-09/-10/-11/-12 | |
| Коэффициент преобразования по напряжению, мВ/g | 36 - 8000 |
| Диапазон рабочих частот, Гц | 0,5 - 2500 |
| Отн.коэффициент поперечного преобразования, не более, % | 3 |
| Основная погрешность, не более, % | 5 |
| Диапазон рабочих температур, °С | -50 - +150 |
| Верхний предел ускорений вибрация, g удар, g |
3 - 600 6 - 1000 |
| Масса (без кабеля), г | 11 - 53 |
