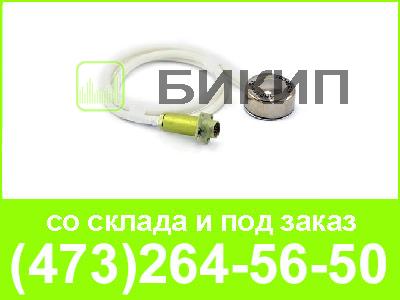

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 104
Вибропреобразователь АНС 104 со встроенным согласующим усилителем предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – изгибного типа. Отличительныая особенность вибропреобразователя – высокая помехозащищенность. Вибропреобразователь имеет встроенный в корпус согласующий предварительный усилитель, представляющий собой активный RC-фильтр с эмиттерным повторителем. Вибропреобразователь выполнен по дифференциальным механической и электрической схемам. Основание вибропреобразователя выполнено из сплава АМГ-6. Кабель вибропреобразователя оканчивается розеткой МР1-10-1В. Крепление вибропреобразователя осуществляется при помощи клеев холодного отверждения.
| АНС 104 | АНС 104-01 | АНС 104-02 | АНС 104-03 | АНС 104-04 | АНС 104-05 | АНС 104-06 | |
| Коэффициент преобразования по напряжению, мВ/g | 150 | 100 | 50 | 25 | 12 | 2,5 | |
| Диапазон рабочих частот, Гц | 1 - 63 | 1 - 125 | 1 - 250 | 1 - 500 | 1 - 1000 | 1 - 2000 | 1 - 4000 |
| Отн.коэффициент поперечного преобразования, не более, % | 3 | ||||||
| Основная погрешность, не более, % | 5 | ||||||
| Диапазон рабочих температур, °С | -50 ? +50 | ||||||
| Верхний предел ускорений вибрация, g удар, g |
15 30 |
30 60 |
60 120 |
120 240 |
120 240 |
250 500 |
500 1000 |
| Масса (без кабеля), г | 46 | 36 | 32 | 30 | 29 | ||
