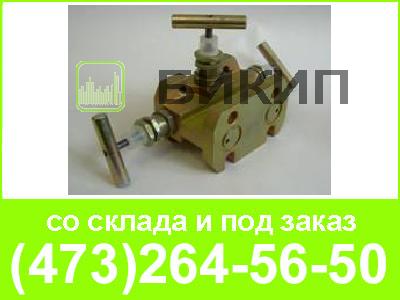

2В4.463.027 (2-вентильный)
ЦТКА.306 261.001 (3-вентильный с фланцевым подключением)
ЦТКА.306 261.002 (3-вентильный прямого подключения)
Предназначены для подключения датчиков давления типов Сигнал, Сапфир, Метран и т.д.
к соединительным линиям в системах автоматического контроля,
регулирования и управления технологическими процессами.
Основные технические характеристики:
| Обозначение | Рабочее давление, МПа | Масса,кг | Материал корпуса | Материалы контактирующие с рабочей средой |
| 2В4.463.027 | 10 | 1,9 | Сталь 30 | Материал корпуса, 14Х17Н2, 40Х13, фторопласт-4 |
| -01 | 08Х18Г8Н2Т (12Х18Н10Т) | |||
| -02* | 05ХН28МДТ | |||
| -03* | ХН65МВУ | |||
| -04* | Н70МФВ | |||
| -05* | 1,1 | ВТ6 | ||
| -06 | 40 | 1,9 | Сталь 30 | |
| -07 | 08Х18Г8Н2Т (12Х18Н10Т) | |||
| ЦТКА.306261.001 | 10 | 1,88 | Сталь 30 | Материал корпуса, 14Х17Н2, 40Х13, фторопласт-4 |
| -01 | 12Х18Н10Т | |||
| -02 | 40 | Сталь 30 | ||
| -03 | 12Х18Н10Т | |||
| ЦТКА.306261.002 | 10 | 1,5 | Сталь 30 | |
| -01 | 12Х18Н10Т | |||
| -02 | 40 | Сталь 30 | ||
| -03 | 12Х18Н10Т |
* Исполнения изготавливаются по согласованию с ОАО “СПЗ”
Диапазон температур рабочей среды от - 60°С до + 150°С.
Габаритные размеры:, мм
2В4.463.027 - 172х62,5х41
ЦТКА.306261.001 – 235х124х84
ЦТКА.306261.002 - 235х123х60
Пример заказа:
Блок трехвентильный прямого подключения исполнения 03:
«Блок вентильный ЦТКА.306261.002-03».
